Визуализация "прозрачный ящик"

В 2D САПР нужно задумываться о проекции видов трехмерной модели на стороны "прозрачного ящика", чтобы визуализировать двухмерные чертежи. При наличии двухмерной модели или при выполнении двухмерного проектирования, нужно задумываться наоборот. Визуализируйте двухмерные чертежи с отображением на сторонах "прозрачного ящика" и проекцией на трехмерную модель.

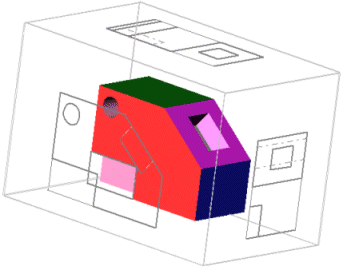

В следующем примере сначала был создан двухмерный чертеж, а затем он был преобразован в трехмерную модель.

Связанные разделы

Обзор преобразования 2D в 3D
Пример преобразования 2D в 3D
