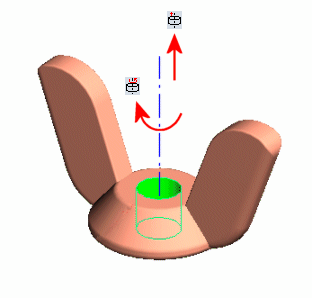

使用参考轴
可以使用轴作为参考来应用约束。您可以规定沿径向、圆周方向和轴向平移。对壳体网格，可以规定相对于这些方向旋转。
为圆周平移指定的角度 (q) 用于通过下面的公式计算每个节处的实际平移 (v)：v = r. q，其中 r 是节到参考轴的距离。
下表总结了此约束类型的属性：
|
属性 |
数值 |
|
实体的可能自由度 |
3 个平移 |
|
壳体和横梁的可能自由度 |
3 个平移和 3 个旋转 |
|
桁架的可能自由度 |
3 个平移 |
|
|
3D 符号 |
平移 |
旋转 |
|
可选实体 |
顶点、边线、面和桁架接榫 |
|
平移 |
 径向位移
|
|
 圆周位移
|
|
 轴向位移
|
|
旋转（仅限壳体和横梁） |
绕径向方向 |
|
绕圆周方向 |
|
绕轴向方向 |
