冷缩配合

在许多工程设计中都会遇到冷缩配合。它指的是将对象装配到略小的型腔中。由于在接合处会产生法向力，因此内部对象会紧缩，而外部对象会扩展。紧缩或扩展的量由材料属性以及零部件的几何结构决定。

注意：

• 要获得准确的结果，重叠部分应足够大，以克服网格化所引起的不精确因素。例如，圆柱面或球面的干涉应大于接合处较大直径的 0.1%，才能获得准确的结果。然而，对于静态算例，为稍大的干涉使用大型位移选项。为较大的干涉问题使用非线性算例。

• 接触面不需要是圆柱面。

冷缩配合作为局部接触条件应用。您可以使用相触面组 PropertyManager 中的冷缩配合选项来定义冷缩配合接触条件。

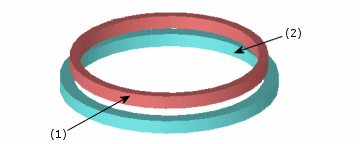

下图图解说明了两个环间的冷缩配合接触条件。内环的外径略大于外环的内径。在内环 (1) 的外面与外环 (2) 的内面之间定义了接触条件。

要应用冷缩配合接触：

1. 在 Simulation 算例树中，用右键单击连接，然后选择相触面组。

推荐为带有不兼容网格的装配体模型的静态算例选取 提高带有不兼容网格的接触面精度(更慢)。

2. 在 PropertyManager 中的类型下，选择冷缩配合。

3. 在图形区域中，选择组 1 接触实体。所有实体都应属于同一零部件。

所选实体将出现在组 1 的面、边线、顶点框 中。

4. 选择组 2 接触面。所有的面应属于一个零部件，但该零部件与步骤 3 中使用的零部件不同。

所选的面将出现在组 2 的面框 中。

5. 单击 。

6. 对模型进行网格化，然后运行算例。

“在线指导教程”中以课程方式提供了以上图例。
