假定模型中有两个脚轮。可以使用在圆柱面上选项将脚轮销钉的轴向平移 (z) 和径向平移 (r) 设定为零。销钉可以沿圆周方向 (Θ) 自由旋转。
零件的外壳网格。
可以使用在圆柱面上选项将外壳面的轴向平移 (z) 和径向平移 (r) 设定为零。面可以沿圆周方向 (Θ) 自由旋转。
只有当所有选定的面都是圆柱面时，才能使用此选项。每个面都可以有不同的轴。每个面的径向、圆周方向和轴向都基于其自己的轴。
属性
值
实体网格的可能 DOF
3 个平移
外壳网格的可能 DOF
3 个平移和 3 个旋转
3D 符号
平移
旋转
可选实体
仅限圆柱面
径向
圆周
轴
旋转（仅限外壳）
绕径向方向
绕圆周方向
绕轴向方向

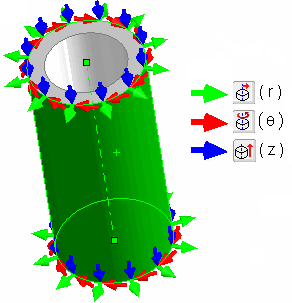

图中图解说明了与圆柱面相关联的径向 (r)、圆周方向 (q) 和轴向 (z)。
