在动画中使用配合

您可使用配合为运动算例约束零部件之间的运动。您可为距离和角度配合设定值，并为动画中不同点更改这些值。例如，您可添加一角度配合以将零部件的位置限制到 30°。您可使用运动算例在一段时间内动画配合的值从 15° 到 45°，这样零部件可相应移动。

欲使用距离或角度配合来生成动画：

1. 选取一运动算例选项卡。

2. 沿时间线拖动时间栏，设定动画顺序的时间长度。

3. 在 MotionManager 设计树中，展开配合文件夹 。

4. 双击配合更改其值。

5. 单击计算 （MotionManager 工具栏）。

动画显示零部件移动。

在视频中，此装配体包括同一子装配体的三个实例。旋钮的每个实例都将以不同的速度返回到初始位置，表示您可以控制子装配体的每个实例。

配合到曲线

您可在动画中控制零部件运动，方法为使用重合配合将零部件配合到单一实体曲线，或使用路径配合而配合到多实体曲线。

您也可使用曲线来定义基于相机的完整动画。

要以曲线配合控制零部件运动：

1. 将零部件配合到曲线。

2. 沿曲线拖动零部件。

要制作基于相机的完整动画：

1. 直接将相机位置或目标点附加到曲线。

2. 使用相机属性键码点而动画。

要从多个实体生成单一实体曲线：

在 2D 或 3D 草图中使用套合样条曲线 以从多实体生成单实体曲线。'套合样条曲线'也可将断续实体连接重组。

随动画使用曲线配合

动画算例使用线性插值来计算两个点之间的运动转换。如果您将零部件配合到曲线，所计算的运动可能与预期的运动有所不同。

若要解决此问题，请执行如下操作之一：

• 使用距离配合，此不使用线性插值但沿曲线测量距离。使用距离值定义新位置。

• 添加中间键码点来精练运动。

要通过将装配体配合到曲线配合来生成动画：

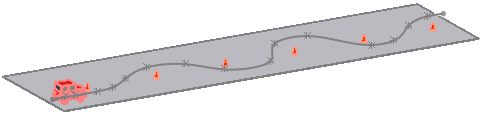

将汽车装配体配合到曲线以显示汽车穿越交通锥标的运动。

1. 打开一个装配体并生成曲线以使装配体进行跟踪。

2. 在运动算例 1 选项卡上将时间栏设定到 00:00:00。

3. 单击配合 （装配体工具栏）或插入及配合。

4. 在配合 PropertyManager 中，如果您在步骤 1 中使用了单一实体曲线：

1. 在配合选择下单击要配合的实体 ，然后选取曲线和装配体上的一个点。

2. 选择重合 作为配合类型。

5. 在配合 PropertyManager 中，如果您在步骤 1 中使用了多实体曲线：

1. 在高级配合下选取路径配合 。

2. 在配合选择下：

• 单击零部件顶点 并从装配体上的一个点选取要配合的顶点。

• 单击路径选择，单击 SelectionManager，然后为配合选取路径。

6. 单击 。

该配合将装配体保持在沿曲线行进。

7. 单击配合 。

8. 选取曲线然后选取装配体的尾部。

9. 添加距离 配合，尽量接近到 0。该配合控制装配体从曲线开始点移动的距离。

10. 单击 。

11. 将时间栏拖动到结束时间。例如，使用 00:00:10。

12. 编辑距离配合以设定汽车从开始点行进的距离。例如，使用 100 英寸。

13. 单击 播放来观看动画。
