步路装配体的材料明细表

当您为线路装配体生成材料明细表（BOM ）时，您可以选择使每个独特切割长度列为单独项目的模板。根据配置特定的属性，模板也分配零件编号。

否则，插入和编辑材料明细表与其它类型的装配体工程图一样。

您可将一个 BOM 添加到线路设计装配体或为线路设计装配体选定的工程图视图。

您可在工程图中插入基于表格的材料明细表或基于 Excel 的材料明细表，但非两者。

在您将 BOM 包括到装配体或工程图视图中之前，为线路设计装配体 BOM 生成模板。

要为线路装配体或选定的工程图视图生成基于表格的材料明细表：

1. 单击插入、表格、材料明细表。

2. 在材料明细表 PropertyManager 中，在表格模板下选取一个模板（如 bom-standard.sldbomtbt）。

3. 设定其它选项并单击 。

4. 在图形区域中单击以放置表格。

欲添加一列到材料明细表：

1. 用右键单击一 BOM 表列，然后选择插入、列左移或列右移。

2. 为列类型选取一个列类型。

3. 从列表中在线路属性下选取一属性，如 SW管道长度。

4. 单击 。

所选属性的值将扩展到列中。

要为选定的线路装配体工程图视图生成基于 Excel 的材料明细表：

1. 单击基于 Excel 的材料明细表 （表格工具栏），或者依次单击插入、表格、基于 Excel 的材料明细表。

2. 在选择材料明细表模板对话框中，浏览到<安装目录>\lang\<Chinese-Simplified>，然后选择 Piping BOM Template.xls。

3. 在材料明细表属性对话框中选择选项，然后单击确定。

材料明细表中包括管道装配体的特殊列：

• 零件编号列显示了 SWbompartno 配置特定的属性(步路零件样本将这一属性包括在系列零件设计表中)。

• 配件的每一个配置使用不同的零件编号。

• 从同一原材料中切除的所有线路段都具有相同零件号。

• 使用 SWPipeLength 属性将管道的各个独特切割长度列为单独的项目，其长度显示在切割长度列中。

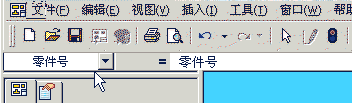

：如果您在 Excel 中编辑模板，请不要编辑任何默认列名称框中的文本。

您可以在管道材料明细表模板(Piping BOM Template)中生成自定义列。例如，您可为属性 SWElbowAngle 生成一个列（弯管零部件的角度）。

详细信息请参阅材料明细表 - 自定义属性。

请同时注意，模板中含有隐藏的列；不显示、编辑或删除隐藏的列。
