3D 注解
SolidWorks 零件和装配体文件依照 ASME Y14.41-2003 标准对 3D 注解提供支持。
欲打开注解视图模式：
用右键单击注解
文件夹，然后选择激活注解视图显示状态。

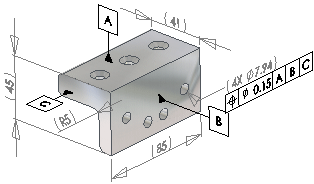

3D 注解按照模型的正交视图（如前视、下视、等轴测视图等）来组织。这些方向称作注解视图，它们会复制标准工程图视图方向。可以自动或手动生成注解视图。
默认情况下，零件和装配体存在一个注解视图：未指派项
。此视图包含任何未插入到一指定注解视图的注解。双击任意注解视图可查看视图中的注解。箭头
指示注解视图已激活。

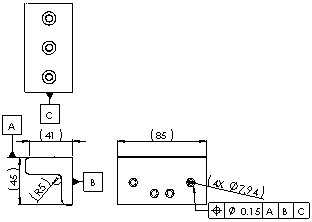

在模型中生成注解视图后，可以在工程图中使用这些视图。注解视图将被转换成 2D 工程图视图，这样在模型中插入的注解将在工程图中出现。
零件中的 3D 注解不动态链接到其相应的工程图。如果您在零件中更改 3D 注解，工程图将不更新。您需要重新插入工程图才可让更改生效。
