基准面属性 PropertyManager (Plane Properties PropertyManager)
在您于 3D 草图中添加基准面后，您可添加或修改该基准面的信息。
欲显示基准面属性：
选择 3D 基准面以显示基准面属性 PropertyManager。
|
|
|
|
基准面1 添加到 3D 草图中。 |
基准面1 被激活。 |
现有几何关系
列出基准面的几何关系。
欲查看几何关系：
在现有几何关系
下选择条目，以便在图形区域中高亮显示。
添加几何关系
列出您可以添加的几何关系。

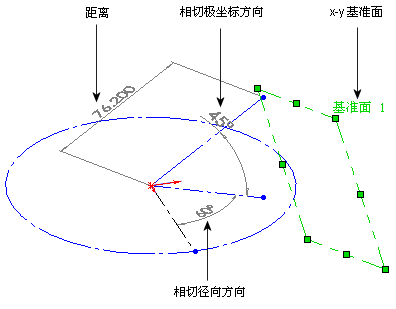

参数
根据角度和坐标在 3D 空间中定位基准面。
|
|
距离。显示基准面沿 X、Y 或 Z 方向与草图原点之间的距离。 |
|
|
相切径向方向。控制法线在 x-y 基准面上的投影与 X 方向之间的角度。 |
|
|
相切极坐标方向。控制法线与其在 x-y 基准面上的投影之间的角度。 |
|
|
|
