组合尺寸
要完全约束一个零件，您通常需要向两个或更多特征应用相同的尺寸和形位公差。您可以使用快捷键菜单将尺寸和形位公差组合为一个规格。
要组合位置尺寸：

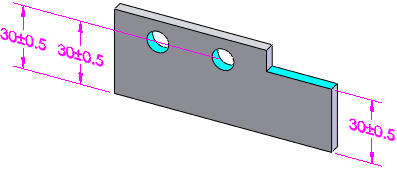

打开带有尺寸的模型进行组合。例如，您可以将三个尺寸组合为一个。
当组合位置尺寸时，它们必须具有相同的原点特征。
在按住 Ctrl 键的同时从左到右选择三个尺寸。
右键单击并选择组合尺寸。

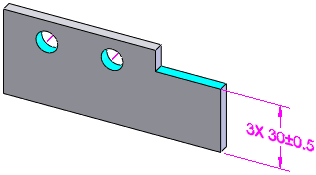

在选择最后一个尺寸时，这些尺寸被组合为一个，并自动添加实例记数。
要使组合的尺寸变回单独的尺寸，请右键单击组合的尺寸并选择断开组合的尺寸。要组合或断开形位公差，请分别使用选项组合 Gtol 和断开组合 Gtol。

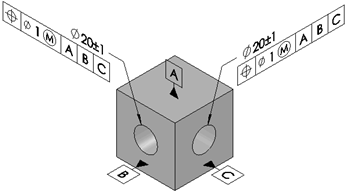

要组合大小尺寸和形位公差：
打开要组合的大小尺寸和形位公差所在的模型。例如，您可以将三个尺寸组合为一个。
在按住 Ctrl 键的同时从左到右选择两个大小尺寸。
右键单击并单击组合尺寸。
这些尺寸在选择最后一个尺寸处被组合为一个尺寸，并自动添加实例记数。
当只组合形位公差时，右键单击然后单击组合 Gtol。当组合形位公差时，相应的符号、公差和基准必须相同。
