DimXpert 阵列/收藏 PropertyManager
DimXpert 阵列特征
工具用于生成或编辑阵列特征和收藏特征。
要使用 DimXpert 阵列特征工具：
执行以下操作之一：
从阵列或收藏中选择要添加或移除的特征。
PropertyManager 基于特征类型：连接的阵列、手工阵列或收藏。
单击
。
连接的阵列
特征类型为连接的阵列时，选择清单包含那些在其定义中被使用的 SolidWorks 特征。 |
|
|
本例显示具有八个孔的 DimXpert 阵列，它与分别具有四个孔的两个列出的 SolidWorks 特征相连接。
移除两个 SolidWorks 特征中的一个会将阵列数减少为四个孔。 |
|
|
|
|
手工阵列
特征为手工阵列时，选择清单包含每个 DimXpert 特征。 |
|
|
本例显示具有两个柱形沉头孔的 DimXpert 阵列。您可以通过从清单中选择来添加或移除特征。
在添加特征时，选择将被过滤，从而仅允许与现有特征的类型和大小相匹配的特征。
在相同面上查找所有。便于选择新特征。您可以使用此选项在一次选择中向零件的右侧添加两个特征。 |
|
|
|
|
收藏
特征为收藏时，选择清单将包含每个 DimXpert 特征。
|
|
|

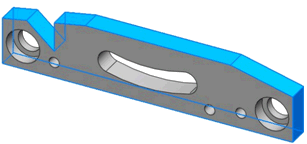

本例显示具有九个组成外部轮廓的基准面的 DimXpert 特征。您可以通过一次性选择或在相同面上查找所有选项来添加或移除特征。该选项仅适用于支持的孔类型、凸台、凹口和槽口。 |
|
