选择点以生成基准面

  1. 单击带边线上色 （视图工具栏）。
  2. 单击基准面 （参考几何体工具栏）。

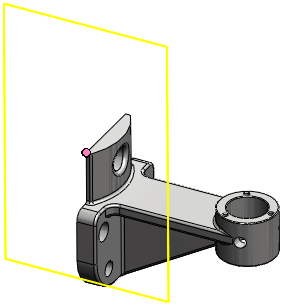

  3. 为第一参考选择所示的顶点。



    软件会生成与该顶点重合的基准面。基准面类型重合 被选中。

  4. 为第二参考选择位于边线对立端的顶点。



    软件会生成与两个参考点重合的基准面。

  5. 为第三参考选择近似如图所示的边线。



    基准面会变为红色，表示选择无效。信息框会通知您，当前的参考组合无效。重建错误信息会指引您使用点或面来替换所做的选择。

  6. 选择边线的端点。



    软件会生成与所选的三个参考点重合的有效基准面。信息框会报告基准面已完全定义。

  7. 单击 。
