PropertyManager Tabulka děr

Zadejte vlastnosti pro tabulky děr jako například šablony, základny a díry, které mají být zahrnuty.

Zadání vlastností pro nové tabulky děr:

  1. Klepněte na Tabulka děr (panel nástrojů Tabulka), nebo klepněte na Vložit, Tabulky, Tabulka děr.

  2. Upravte vlastnosti popsané níže a klepněte na OK .

Šablona tabulky

Klepněte na Hledat šablonu a vyberte si standardní nebo vlastní šablonu.  Tato možnost je dostupná jen při vkládání tabulek. Šablony tabulky děr, které jsou součástí softwaru, přidají sloupce do výchozího formátu. Jsou umístěny ve složce: instalační_adresář\lang\czech. Standardní šablony (standard hole table--letters.sldholtbt a standard hole table--numbers.sldholtbt) obsahují sloupce ZNAČKA, XUMÍSTĚNÍ,YUMÍSTĚNÍ a VELIKOST. Jedna šablona používá alfanumerické značky a druhá používá číselné značky. Všechny velikost a značky jsou uvedeny odděleně. Žádné nejsou kombinované.

Kombinované šablony tabulky děr obsahují sloupce ZNAČKA, XUMÍSTĚNÍ, YUMÍSTĚNÍ a VELIKOST. V těchto šablonách dochází ke kombinování podobných velikostí a značek písmeny nebo číselnými značkami. Šablony:

  • hole table--sizes combined--letters.sldholtbt

  • hole table--sizes combined--numbers.sldholtbt

  • hole table--tags combined--letters.sldholtbt

  • hole table--tags combined-numbers.sldholtbt

Umístění tabulky

Připojit k bodu kotvy. Připojí určený roh ke kotvě tabulky.

Základna

Při vkládání si můžete pomocí funkce Počátek vybrat vrchol. Chcete-li definovat počátek osy X a Y, klepněte na Odkaz na směr osy X a vyberte vodorovnou hranu modelu v grafické ploše, poté klepněte na Odkaz na směr osy Y a vyberte svislou hranu modelu.

Po vytvoření tabulky můžete přetáhnout počátek základny na jiné místo, nebo můžete upravit definici základny.  Hodnoty umístění v tabulce se aktualizují.

Díry

Vyberte si buď jednotlivé hrany pro díry nebo plochu modelu, do které se mají všechny díry vložit.

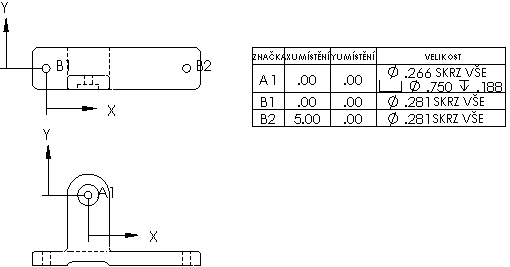

Další pohled

Tato možnost je dostupná jen při vkládání tabulek. Umožní vám nastavit Základnu a Díry pro jiný pohled výkresu. Tabulka děr může obsahovat několik pohledů výkresu. Tabulka děr je vložena s jednou základnou pro každý pohled. Jmenovky jsou stejné ve všech pohledech.
