Tolérance géométrique

Le symbole de tolérance géométrique permet d'ajouter des tolérances géométriques aux pièces et mises en plan à l'aide de définitions du contenu des cases. Le logiciel SolidWorks prend en charge les recommandations de tolérance géométrique et de position ANSI Y14.5.

• Vous pouvez placer les symboles de tolérance géométrique, avec ou sans lignes d'attache, n'importe où dans une mise en plan, une pièce, un assemblage ou une esquisse et les attacher n'importe où sur une ligne de cote.



• Les sélections offertes dans la boîte de dialogue Propriétés des symboles de tolérance géométrique dépendent du type de symbole choisi. Seuls les attributs correspondant au symbole sélectionné sont disponibles.

• Un symbole de tolérance géométrique peut avoir autant de contours que nécessaire.

• Le pointeur prend la forme lorsqu'il se trouve sur un symbole de tolérance géométrique.

• Vous pouvez ajouter plusieurs symboles sans fermer la boîte de dialogue.

• Vous pouvez afficher plusieurs lignes d'attache.

• Vous pouvez ajouter des lignes d'attache supplémentaires à un symbole existant, en maintenant la touche Ctrl enfoncée et en faisant glisser le point d'attache de la ligne.

• Pour éditer un symbole existant, double-cliquez le symbole ou cliquez sur le symbole à l'aide du bouton droit de la souris et sélectionnez Propriétés.

• Lorsque vous faites glisser la ligne d'attache d'un symbole de tolérance géométrique de l'arête d'un modèle, une ligne de rappel automatique est créée.

Pour créer des symboles de tolérance géométrique:

1. Effectuez l'une des opérations suivantes:

• Pour les pièces, cliquez sur Tolérance géométrique (barre d'outils DimXpert) ou sur Outils, DimXpert, Tolérance géométrique. Cf. DimXpert pour les pièces - Vue d'ensemble.

• Pour les mises en plan, cliquez sur Tolérance géométrique (barre d'outils Annotation) ou sur Insertion, Annotations, Tolérance géométrique.

2. Définissez les options dans la boîte de dialogue Propriétés et le PropertyManager Tolérance géométrique.

   Lorsque vous ajoutez des éléments, un aperçu est affiché.

3. Cliquez pour placer le symbole.

• Cliquez autant de fois que nécessaire pour placer plusieurs copies.

• Si le symbole est dotée d'une ligne d'attache, cliquez une première fois pour placer celle-ci et une deuxième fois pour placer le symbole.

Lorsque vous insérez des symboles de tolérance géométrique utilisant une Ligne d'attache automatique , vous devez placer le pointeur sur l'entité pour la mettre en surbrillance et attacher la ligne d'attache. Celle-ci n'apparaît pas avant que le pointeur soit placé sur l'entité.

• Vous pouvez changer le texte et d'autres éléments de la boîte de dialogue pour chaque occurrence du symbole.

• Tout en faisant glisser le symbole, et avant de le placer, maintenez la touche Ctrl enfoncée . La note devient figée mais la ligne d'attache continue à avancer et à s'étendre. Tout en maintenant la touche Ctrl enfoncée, cliquez pour placer la ligne d'attache. Cliquez autant de fois que nécessaire pour placer des lignes d'attache supplémentaires. Relâchez la touche Ctrl et cliquez pour placer le symbole.

4. Cliquez sur OK.

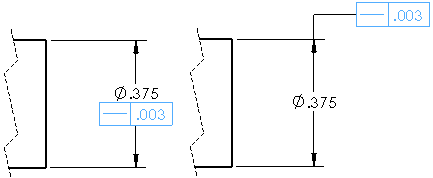

Pour attacher des symboles de tolérance géométrique à des cotes:

1. Créez un symbole de tolérance géométrique.

2. Faites-le glisser et déposez-le sur la cote désirée.

   Si vous déplacez le symbole après l'avoir attaché à une cote, vous pouvez le faire glisser en dehors de la cote.

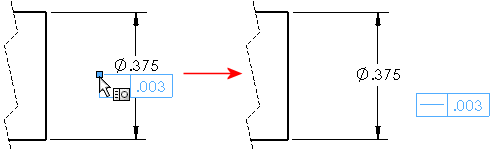

Pour détacher des symboles de tolérance géométrique de cotes:

1. Sélectionnez le symbole de tolérance géométrique.

2. Cliquez sur la poignée du symbole, puis éloignez-le de la cote.



Pour créer un symbole de tolérance géométrique non attaché à partir d'un symbole attaché à une cote:

Appuyez sur Ctrl et faites glisser le symbole attaché vers un autre emplacement.
