Lignes d'attache avec cassures multiples

Vous pouvez utiliser des lignes d'attache avec cassures multiples dans les mises en plan pour créer des lignes d'attache ayant autant de plis que nécessaire ou pour créer des flèches simples ou des schémas fonctionnels. Par exemple, une ligne d'attache avec cassures multiples peut relier une note à une entité de la mise en plan qui serait difficile à atteindre avec une ligne droite ou une ligne d'attache brisée. Voici quelques points que vous devez connaître à propos des lignes d'attache avec cassures multiples:

  • Vous pouvez attacher les lignes d'attache avec cassures multiples aux annotations, aux entités d'esquisse, aux arêtes et faces du modèle ou vous pouvez insérer une ligne d'attache avec cassures multiples sans rien lui attacher.

  • Un aperçu de chaque segment de la ligne d'attache apparaît lorsque vous déplacez le pointeur.

  • Vous pouvez ajouter des jonctions et des branches aux segments de la ligne d'attache avec cassures multiples.

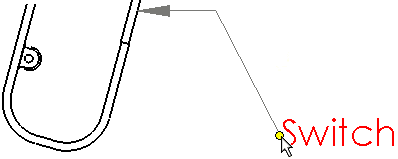

  • Vous pouvez faire commencer une ligne d'attache avec cassures multiples à n'importe quel endroit dans une feuille de mise en plan. Vous pouvez finir une ligne d'attache avec cassures multiples à n'importe quel endroit sur une feuille de mise en plan en double-cliquant. Lorsqu'une ligne d'attache n'est pas attachée à une entité, la flèche à l'extrémité apparaît après l'option Non attachées dans Propriétés du document - Annotations. Vous pouvez choisir une autre flèche d'extrémité à partir du menu contextuel.

  • Les lignes d'attache avec cassures multiples peuvent être ajoutées aux annotations pendant ou après leur création.

Pour créer une ligne d'attache avec cassures multiples:

Pour ajouter une ligne d'attache avec cassures multiples lorsque vous créez une annotation:

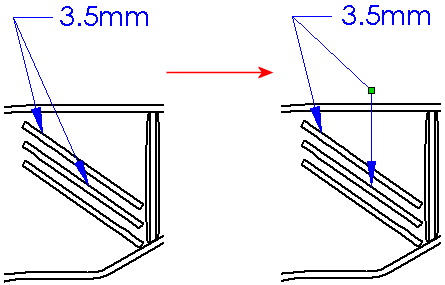

Pour ajouter une jonction:

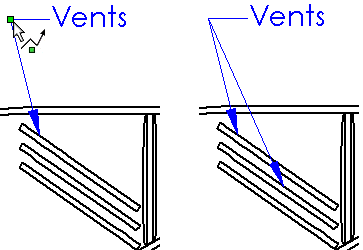

Pour ajouter une branche:

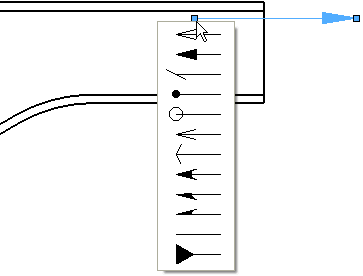

Pour changer la flèche à une extrémité:

Pour changer une ligne d'attache droite en ligne d'attache avec cassures multiples:

Pour supprimer une ligne d'attache avec cassures multiples:

Pour supprimer une jonction:

Pour supprimer une branche:

Rubriques connexes
