PropertyManager de Marca de centro
É possível controlar as propriedades de marcas de centro no PropertyManager de Marca de centro. As propriedades disponíveis dependem do tipo da marca de centro selecionada.
Opções
|
 Marca de centro única.
|
|
|
 Marca de centro linear. Insere marcas de centro em um padrão linear de círculos ou arcos. Quando um padrão linear for reconhecido, clique em Propagar  para criar marcas de centro em todas as instâncias do padrão.
|

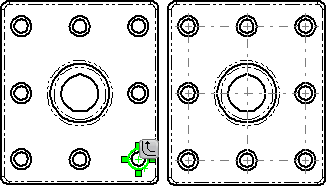

Marcas de centro propagadas em um padrão linear:
Marcas de centro lineares com linhas de conexão:
|
|
 Marca de centro circular. Insere marcas de centro em um padrão circular de círculos ou arcos.
|
Marcas de centro circulares com linhas circulares e radiais e marca de centro de base:
|
|
Linhas circulares. Cria uma grande linha de centro circular através dos furos no padrão. |
|
|
Linhas radiais. Cria linhas que vão do centro até os furos no padrão. |
|
|
Marca de centro da base. Adiciona uma marca de centro no centro do padrão. |
|
|
Marca de centro de ranhura.
Insere marcas de centro em ranhuras retas ou em arco:
|
Marca de centro centralizada nas extremidades de uma ranhura em arco:
|
Atributos de exibição
Desmarque Usar valores predeterminados do documento para alterar os seguintes atributos definidos em Propriedades do documento - Linhas de centro / Marcas de centro:
|
|
|
|
|
|
Marcada:
|
Desmarcada:
|
|
|
Marcada:
|
Desmarcada:
|
Ângulo
Se a marca de centro for girada porque a vista sofreu uma rotação, o ângulo de rotação será exibido aqui. Um ângulo positivo gira a marca de centro no sentido anti-horário.
Layer
Em desenhos com layers nomeadas, selecione uma layer.
