Выравнивание размеров и заметок

Можно выровнять размеры и заметки несколькими способами путем использования линий формирования, сеток и инструментов выравнивания.

Линии формирования

Можно выровнять размеры и заметки путем использования линий формирования, которые отображаются при перетаскивании.

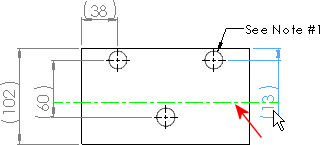

Перетащите размеры или заметки за их текст в новое месторасположение. Воспользуйтесь линиями формирования для их выравнивания и расположения.

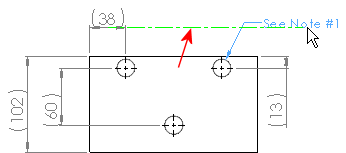

Перетащите размер и "привяжите" его к тексту другого размера, как указано пунктирной линией формирования. Перетащите заметку и "привяжите" ее к тексту размера, как указано пунктирной линией формирования.

Сетки

Можно перетащить и привязать размеры (не заметки) к сетке.

Включите отображение сетки и установить шаг между линиями масштабной сетки в Инструментах > Параметрах > Свойствах документа > Масштабная сетка/Привязать.

Инструменты для выравнивания

Только инструменты выравнивания размеров (Выровнять по параллели/концентрично и Выровнять размеры коллинеарно/радиально) создают постоянное выравнивание. Перетаскивание к линии формирования или привязка к сетке не станет постоянным.
