Параметры FeatureManager
Для задания параметров дерева конструирования FeatureManager:
Выберите Параметры (панель инструментов Стандартная) или выберите Инструменты, Параметры.
Выберите FeatureManager.
Установите описанные ниже параметры, затем нажмите OK.
С помощью параметра Сбросить все происходит возврат всех настроек пользователя, а не только настроек на активной странице, к параметрам по умолчанию.
Скроллинг выбранного элемента вида. Дерево конструирования FeatureManager автоматически переходит к показу элементов, соответствующих объектам, выбранным в графической области.
Отмена этого параметра рекомендуется для сложных частей и сборок. Затем, чтобы выбрать элемент, нажмите правой кнопкой мыши в графической области и выберите Найти элемент (в дереве).
Именовать элемент при создании. При создании нового элемента его имя автоматически выбирается в дереве конструирования FeatureManager, позволяя ввести новое имя.
Передвижение, используя стрелочные клавиши.Поместите указатель в дерево конструирования FeatureManager и передвигайтесь, используя стрелки:
К ... |
Нажмите: |
перемещение вверх |
стрелка вверх |
перемещение вниз |
стрелка вниз |
свернуть дерево конструирования |
левая стрелка, когда указатель находится наверху дерева конструирования |
развернуть дерево конструирования |
правая стрелка, когда указатель находится наверху дерева конструирования |
свернуть элемент |
левая стрелка, когда указатель находится на элементе |
развернуть элемент |
правая стрелка, когда указатель находится на элементе |
перетащить полосу отката вверх |
стрелка вверх, когда выбрана полоса отката |
перетащить полосу отката вниз |
стрелка вниз, когда выбрана полоса отката |
Динамическая подсветка. Геометрические элементы в графической области (кромки, грани, плоскости, оси и т.д.) подсвечиваются при помещении на них указателя мыши в дереве конструирования FeatureManager.
Используйте прозрачное плавающее дерево конструирования FeatureManager для частей/сборок. Плавающее дерево конструирования прозрачное. Когда параметр отключен, плавающее дерево конструирования непрозрачное.
|
|

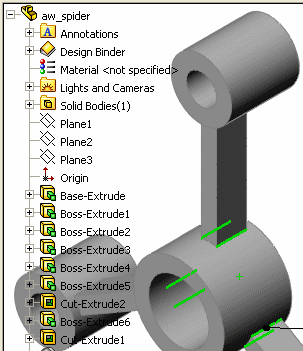

Плавающее дерево конструирования FeatureManager |

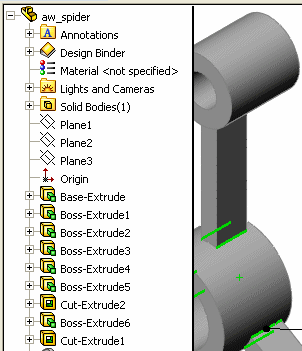

Непрозрачное плавающее дерево конструирования FeatureManager |
Отобразить сообщения. Выберите из:
Этот параметр применяется только для предупреждений. Ошибки всегда отображаются.
Отобразить/скрыть элементы дерева. Управляет отображением папок и инструментов дерева конструирования FeatureManager. Выберите из:
Авто. Отображает объект, если наличествует. В противоположном случае, он скрыт.
Скрыть. Всегда скрывает объект.
Отобразить. Всегда отображает объект.
Чтобы изменить эти настройки, отобразите Настройки FeatureManager путем нажатия правой кнопкой мыши на дерево конструирования FeatureManager и выбора параметра Скрыть/отобразить объекты дерева.
