Datos indicativos

Puede asociar un dato indicativo y un símbolo a una cara o arista del modelo en cualquier documento.

Para crear un dato indicativo y un símbolo:

  1. Haga clic en Dato indicativo en la barra de herramientas Anotaciones, o en Insertar, Anotaciones, Dato indicativo.

  2. Establezca las propiedades en el PropertyManager.

    Por ejemplo:

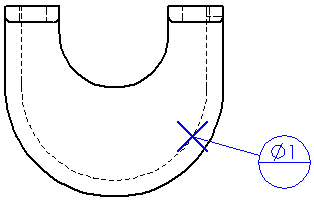

    Símbolo de destino y Área de destino X seleccionados

  1. Haga clic en la zona de gráficos para situar el dato y luego el símbolo. Se pueden insertar múltiples símbolos.

Si hizo clic en Sin símbolo indicativo en el PropertyManager, haga clic una vez solamente para colocar la anotación.

  1. Haga clic en Aceptar .


Para mover el símbolo de dato indicativo (el globo o el punto), seleccione el símbolo y arrastre el elemento.

Para editar el símbolo de datos indicativos, seleccione el símbolo.
