Selección del orden de piezas
Utilice ToIAnalyst para construir ensamblajes que se inicien con una pieza base. A continuación, agregue una pieza a la vez hasta completar el ensamblaje. Este método es similar al número de ensamblajes que se colocan conjuntamente en la fase de producción.
Utilice el PropertyManager Secuencia de ensamblaje para configurar la secuencia de ensamblaje usada por ToIAnalyst. El orden de ensamblaje de piezas afecta a las relaciones entre las operaciones en el ensamblaje final. Puede crear un conjunto de estudios para un ensamblaje para ver qué orden logra un resultado deseado, así como determinar si son necesarias piezas de montaje.
|
En este ensamblaje, la chapa superior ubica y soporta el ensamblaje del eje. Esta chapa está fijada a la pieza base en forma de "L" por medio de un pasador de ajuste a presión de color verde.
Si lo desea, puede crear estudios para determinar las tolerancias necesarias para mantener la alineación entre los refrentados de rodamientos, de modo que el eje gire sin estar apretado. |
|
|
|
|
Escenario de secuencia de ensamblaje 1: |
|
Soporte en "L" |
|
|
|
|
Chapa superior |
|
|
|
|
Pasador |
|
|
|
|
Rodamientos |
|
|
|
|
Eje |
|
Según esta secuencia de ensamblaje, puede evaluar la equidistancia potencial (coaxialidad) de los refrentados de rodamientos para garantizar la alineación apropiada.
Si las tolerancias necesarias para el escenario anterior son demasiado costosas de fabricar, puede realizar un segundo estudio mediante una secuencia de ensamblaje diferente, en la cual la chapa superior soporte únicamente el ensamblaje del eje.
Escenario de secuencia de ensamblaje 2: |
|
“Soporte en "L" |
|
|
|
|
Rodamiento inferior |
|
|
|
|
Eje |
|
|
|
|
Rodamiento superior |
|
|
|
|
Chapa superior (establece una relación de posición directamente con el eje y el rodamiento) |
|
|
|
|
Pasador |
|
|
|
|
|

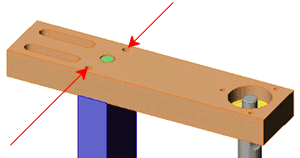

La medición para este estudio es la alineación entre los taladros usados para alojar el pasador. |
|
Dado que el primer estudio no fue viable, es probable que éste sea también demasiado costoso de producir. Sin embargo, puede utilizar sus resultados para determinar la longitud de un taladro ranurado que pueda usarse en lugar del taladro de la chapa superior.
