Barra de herramientas Alinear
La barra de herramientas Alinear proporciona herramientas para alinear cotas y anotaciones, como notas, símbolos de tolerancia geométrica, etc.
Utilice selección por cuadro o presione Ctrl para seleccionar varias cotas y anotaciones.
Para acceder a las herramientas de alinear:
Haga clic en un botón de la barra de herramientas Alinear.
Haga clic en Herramientas, Alinear y seleccione una herramienta del menú.
Seleccione un grupo de anotaciones, haga clic con el botón derecho del ratón en una de ellas, seleccione Alinear y elija una de las opciones.
|
|
Grupo |
Agrupa anotaciones para moverlas juntas. |
|
|
Desagrupar |
Desagrupa anotaciones para moverlas libremente. |
|
|
Alinear colineal/radial |
Alinea y agrupa cotas de dibujo lineales, radiales o de ángulo colineal o radialmente. |
|
|
Alinear paralela/concéntrica |
Alinea y agrupa cotas de dibujo lineales, radiales o de ángulo como paralelas o concéntricas. |
|
|
Alinear a la izquierda |
Alinea anotaciones con la anotación del extremo izquierdo del grupo.
|
|
|
|

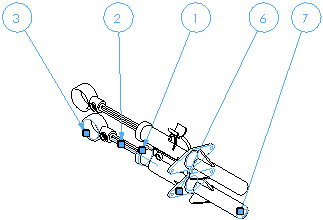

Antes |
Después (alineada al globo 3) |
|
|
|
Alinear a la derecha |
Alinea anotaciones con la anotación del extremo derecho del grupo.
|
|
|
|
Antes |
Después (alineada al globo 7) |
|
|
|
Alinear en la parte superior |
Alinea anotaciones con la anotación del extremo superior del grupo.
|
|
|
|
Antes |
Después (alineada al globo 3) |
|
|
|
Alinear en la parte inferior |
Alinea anotaciones con la anotación del extremo inferior del grupo.
|
|
|
|
Antes |
Después (alineada al globo 7) |
|
|
|
Alinear horizontalmente |
Alinea anotaciones con el centro de la anotación del extremo izquierdo.
|
|
|
|
Antes |
Después (alineada al globo 3) |
|
|
|
Alinear verticalmente |
Alinea anotaciones con el centro de la anotación del extremo superior.
|
|
|
|
Antes |
Después (alineada al globo 3) |
|
|
|
Alinear entre líneas |
Alinea anotaciones uniformemente entre líneas horizontales o verticales. |
|
|
Espaciar uniformemente a lo ancho |
Alinea anotaciones en horizontal uniformemente entre la anotación del extremo izquierdo y la del extremo derecho. No se alinea a la anotación del extremo izquierdo o derecho.
|
|
|
|
Antes |
Después (alineada entre los globos 3 y 7) |
|
|
|
Espaciar uniformemente a lo alto |
Alinea anotaciones en vertical uniformemente entre la anotación del extremo superior y la del extremo inferior. No se alinea a la anotación del extremo izquierdo o derecho.
|
|
|
|
Antes |
Después (alineada entre los globos 3 y 7) |
|
|
|
Compactar horizontalmente |
Alinea anotaciones con el centro de la anotación del extremo izquierdo, reduciendo bastante el espacio entre las mismas.
|
|
|
|
Antes |
Después (alineada al globo 3) |
|
|
|
Compactar verticalmente |
Alinea anotaciones con el centro de la anotación del extremo superior, reduciendo bastante el espacio entre las mismas.
|
|
|
|
Antes |
Después (alineada al globo 3) |
|
