曲面提取 PropertyManager

使用此 PropertyManager 从模型提取子网格为曲面。您以后使用 SolidWorks 曲面工具（如剪裁、缝合、及加厚）将曲面转换为实体。若想手工提取曲面，选取一子网格，然后在面设置下选取一曲面类型。

曲面提取

• 未指定的区域。表示还没有提取的子网格数。

• 提取的面。表示已提取为曲面的子网格数。

整体提取

• 提取所有面。在可能时，提取所有子网格为分析曲面。待提取的子网格数出现在未指定的区域旁边。当提取完成时，单击 完成模型，或者选取曲面来更改其设置和形状。

• 提取剩余面。在您提取至少一个曲面后，按钮名称更改，这样您可提取所有剩余的子网格。

面设置

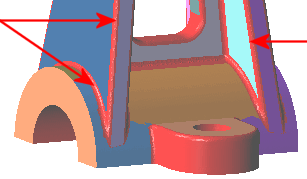

提取子网格为圆柱的范例 。指针在您停留在上面时为提取的曲面的类型显示一图标。

• 平面 。提取子网格为平面。为等距设定一个值以相对于网格重新定位平面。

• 圆柱 。提取子网格为圆柱面。为半径设定一数值。

• 圆锥 。提取子网格为圆锥面。为角度、顶部半径、及底部半径设定值以完善圆锥的形状。

• 球面 。 提取子网格为球面。为半径设定一数值。为中心设定 X、Y、和 Z 的值以相对于原点定位球面中心。

• 环形 。指定会形成曲面的单个网格区域（类似于圆角生成的面）。为轮廓半径和路径半径设定值。

• 拉伸 。提取子网格为拉伸。指定会形成曲面的单壁相邻网格面（类似于拉伸）。

• 旋转 。提取子网格为旋转。指定会形成曲面的单壁相邻网格区域（类似于旋转）。为半径设定一数值。

对于拉伸和旋转：所有网格面必须是一个网格的一部分，才能一同作为拉伸或旋转被提取。在区域识别 PropertyManager 中使用“曲面向导”的涂刷工具，以使用相同的颜色来标识网格面。

• 直纹 。指定会形成曲面的单个网格区域（类似于没有引导线的两个轮廓放样）。为等距距离 1 和等距距离 2设定值以延伸直纹曲面。

• B样条曲线 。提取子网格为 b-样条曲面。网格可让您直观曲面。为公差设定数值以通过调整曲面和网格之间的误差来完善 b-样条曲面形状。误差越大，则曲面越平滑。报告出最大和平均误差。选定显示误差分析以显示网格到曲面误差。修改 UV 曲线数然后将之重新定位以改进曲面。

删除曲面。删除选中的提取曲面。此不会影响到用来提取曲面的子网格。

隐藏的曲面

在您提取曲面时，您可用右键单击提取的曲面并选择隐藏。注意 表示网格特征，您不能将之隐藏。

列举出可以隐藏的提取曲面。
