Панель дисплея
На панели дисплея можно просмотреть различные параметры отображения документов детали и чертежа. В сборках и деталях можно также изменить настройки.
Чтобы развернуть или свернуть панель дисплея:
Нажмите
в верхней части панели FeatureManager (справа от вкладок), чтобы раскрыть панель дисплея.

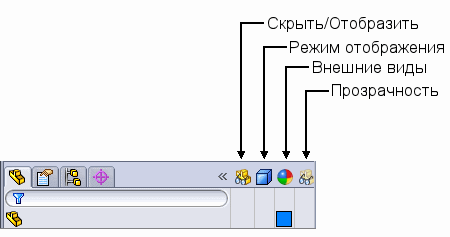

Панель дисплея отобразится в правой части панели FeatureManager.
Нажмите
, чтобы закрыть панель дисплея.
В документах детали можно просмотреть следующие параметры отображения:
|
Настройка отображения |
Значок |
Примечания |
|
 Скрыть/отобразить
|
|
Используется для тел. Указывает на то, что тело видимо. Можно также скрыть или отобразить эскизы или плоскости. |
|
|
Используется для тел. Указывает на то, что тело скрыто. |
|
 Внешние виды
|
|
Используется для детали, тел и элементов. Отображается цвет или пустое изображение, если внешний вид не применен. |
|
 Прозрачность
|
|
Используется для детали, тел и элементов. Показывает, что прозрачность применена в окне Внешние виды PropertyManager (Менеджера свойств). Если прозрачность не применена, ничего не отображается. |
Условные обозначения вида показывают внешний вид граней, элементов, тел и детали и являются ярлыком для редактирования внешнего вида.
В чертежных видах и телах можно просмотреть следующие параметры отображения:
|
Настройка отображения |
Значок |
Примечания |
|
Скрыть/отобразить |
 ,  ,  , и т.д.
|
Чертежный вид. Указывает на то, что тело видимо. |
|
 ,  ,  , и т.д.
|
Чертежный вид. Указывает на то, что тело видимо. |
|
 Режим отображения
|
|
Каркасное представление |
|
|
Невидимые линии отображаются |
|
|
Скрыть невидимые линии |
|
|
Закрасить с кромками |
|
|
Закрашен |
Информацию о документах сборки см. в разделе Панель дисплея в сборках.
