基准特征符号

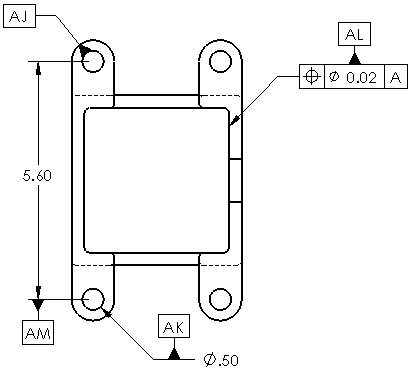

您可以将基准特征符号附加于以下项目：

• 在零件或装配体中，附加在模型平面或参考基准面上。

• 在工程图视图中，附加在显示为边线（包括侧影轮廓边线）的曲面或剖面视图曲面上以在零件中识别基准面。

• 形位公差符号框

• 在注释中

• 在尺寸中，除了：

• 尺寸链

• 倒角尺寸

• 角度尺寸（除非符号按 1982 标准显示）

• 圆弧尺寸

您也可将基准特征符号拖放到现有尺寸和形位公差框上。

欲插入基准特征符号：

1. 执行以下操作之一：

• 对于零件，单击基准 （DimXpert 工具栏），或单击工具、DimXpert、基准。参阅零件的 DimXpert - 概述。

• 针对工程图，单击基准特征 （注解工具栏），或者单击插入、注解、基准特征符号。

您可预先选择一尺寸或形位公差符号以将基准特征符号附加到注解，或者您可在生成基准特征符号后将之拖动到尺寸或形位公差符号。

2. 在基准特征 PropertyManager中编辑选项.

3. 在图形区域中单击以放置附加项然后放置该符号。附加内容（如实三角形）随工程图边线的角度而折弯。

4. 根据需要继续插入多个符号。

5. 单击确定。

如果将基准特征符号拖离模型边线，则会添加延伸线。

如要编辑基准特征符号，选择该符号。

注意：如果您使用 ANSI 尺寸标注标准，则可以用 1982 样式显示基准特征符号。如要为活动文档选择此选项，单击工具、选项、文档属性、注解、基准。选取显示 1982 前之基准：
