DimXpert 基准

DimXpert 基准 工具用于定义基准特征。此工具支持下列特征类型：

• 凸台

• 圆柱

• 凹口

• 基准面

• 简单直孔

• 槽口

• 宽度

要应用基准特征符号：

1. 单击基准 （DimXpert 工具栏）或工具、DimXpert、基准。

2. 选择基准特征的面，并单击图形区域以放置基准特征符号。

如果所选面可用于定义多个特征类型，应使用特征选择器选择所需特征。

3. 单击 。

您还可设置基准 gtol 附加选项。

PropertyManager 选项

大多数 DimXpert 基准特征 PropertyManager 选项与非 DimXpert 的基准特征 PropertyManager 相同。差异列出如下。

标号设定

在应用或编辑基准时，输入基准标签并指定引线类型。

在工具、选项、文档属性、绘图标准、注解、基准点下指定开始标签。

在输入基准标签时，将根据当前工程图标准检查句法输入。例如：

• 为所有标准输入用于生成警告信息的数字。

• 在 ANSI 中，输入用于生成警告信息的 I、O 或 Q。

• 在 ISO 中，输入用于生成警告信息的 AA。

引线

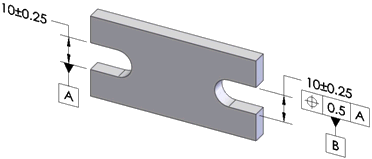

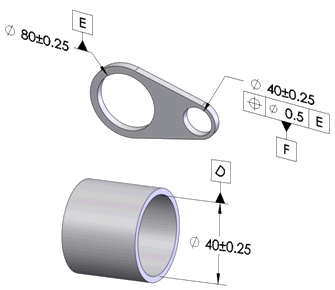

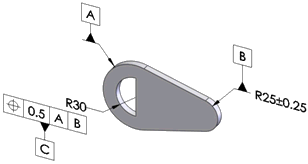

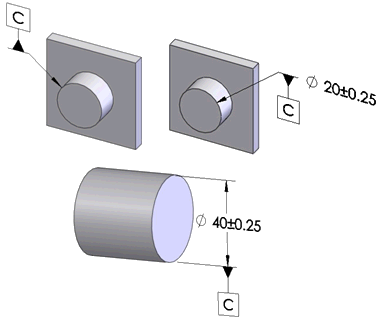

按特征的基准范例
