工程图中的剖面视图
您可以用一条剖切线来分割父视图在工程图中生成一个剖面视图。剖面视图可以是直切剖面或者是用阶梯剖切线定义的等距剖面。剖切线还可以包括同心圆弧。
您也可在模型中生成剖面视图以扩展查看调色板。
您可以生成：
剖面视图的剖面视图。新剖面是由原实体模型计算得来的，如果模型更改，此视图将随之更新。
从正交（前视、右视、左视、上视、下视、及后视）爆炸视图的剖面视图。
在以图画表示的（等轴测、左右二等角轴测和上下二等角轴测）视图中生成一剖面的零件剖切视图。
您可以在剖面视图中显示隐藏的边线。
剖面视图在 FeatureManager 设计树中展开，这样所有零部件和特征都可使用。

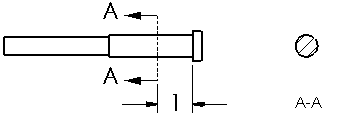

您不用编辑剖面线草图即可给剖面线添加尺寸。您可在一剖面线和另一直线或边线之间标注尺寸。您也可给父视图添加尺寸以定位剖面线。您然后可以使用隐藏/显示注解隐藏尺寸。
您可预先选择属于工程图图纸的草图绘制实体以生成剖面视图。草图绘制实体不必属于现有工程图视图。
当您生成装配体工程图的剖面视图（或称旋转剖视图）时，您可：
指定剖面视图切除的距离，这样整个工程图视图不会切割（在旋转剖视图中不可使用）。
排除所选零部件。
排除扣件（保持从 SolidWorks Toolbox 插入的或指派为扣件）的大部分项目为未切除）。
控制自动打剖面线，这样相邻的零部件具有交替剖面线图样。
将视图方向改为等轴测。
您可以通过拖动来移动剖面视图。您可独立移动每个箭头。
您可通过拖动将剖面线调整大小并重新定位。如果您在绘制剖面线时使用了几何关系，这些几何关系可能会阻止您将剖面线重新定位。例如，如果剖面线与孔中心重合，则您无法重新定位剖面线。然而，如果孔移动，则剖面线也会移动。
如果剖面视图工具不妥，您可生成旋转剖视图。您也可将断裂视图与一个或多个剖面视图组合来生成旋转剖面视图。
您可将剖面视图剪切并粘贴到与父视图不同的另一图纸中。
使用这些提示解答剖面视图问题。
欲生成剖面视图：
单击工程图工具栏上的剖面视图
，或单击插入、工程图视图、剖面视图。
（您也可选取一绘制的直线然后单击剖面视图 工具。）
剖面视图 PropertyManager 出现，直线
工具被激活。
-
绘制一剖切线。
在绘制时使用推理或添加几何关系以将剖面线在模型中与特征关联。
若要生成多线剖面视图或使用中心线作为剖切线，请在单击剖面视图工具前绘制剖切线。多个剖切线可以使用相同的名称。如果您使用的工程图标准不允许此操作，将有警告信息出现。
如果剖切线没完全切透此视图中模型的边界框，将会询问您是否想要此视图为部分剖切。如果单击是，剖面视图被生成为局部剖视图。
如果您在创建装配体剖面视图，或者如果模型包含筋特征，则在剖面视图对话框中设定选项。
当您移动指针时，视图的预览在您选取拖动工程视图时显示内容时会显示。您也可控制视图的对齐和方向。
如果剖切线有多条线段，视图会与您单击剖面视图工具时选择的草图线段对齐：
|
|
|
|

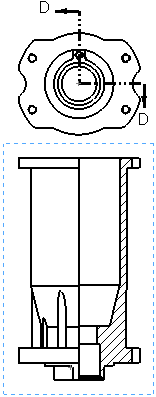

竖直线建立剖面对齐 |

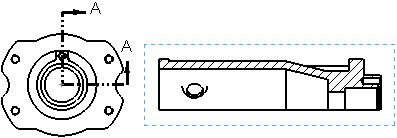

水平线建立剖面对齐 |
单击以放置视图。如有必要，您可编辑视图标号，更改视图的方向，或修改剖面视图。
欲将剖面视图或旋转剖视图的方位更改到等轴测：
用右键单击剖面视图或旋转剖视图，然后选取等轴测剖面视图。
若想移除等轴测方位，用右键单击并选取移除等轴测视图。
