您可以使用网格系统工具为大型结构布置网格系统。在生成焊接结构时，网格系统非常有用。在处理多个用户使用不同的第三方应用程序制作网格的对象时，网格系统也非常有用。多个用户可以使用此网格系统，从相同的基线进行处理。
您可以创建网格以帮助指定结构中的关键单元的位置。在使用网格系统工具时，您可以创建草图以呈现网格。然后，您可以指定结构的地板数量以及各层地板之间的距离。为结构中的每一层地板复制草图。零件序号附加到网格项目以帮助确定方位。
 |
 |
| 网格系统草图 |

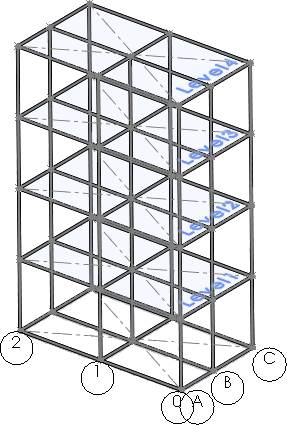

附加了焊件的网格系统 |
单击网格系统
（特征工具栏）或。
请参阅 SolidWorks® 帮助：创建网格系统。
在网格系统产生了大量几何体或您创建了多个网格系统时，图形区域可能会显得非常混乱。为了减少混乱情形，您可以隐藏几何体。显示选项可用于帮助您直观显示网格结构并确保网格推理正确。
要访问显示选项，在 FeatureManager 设计树中右键单击网格系统
，然后单击查看网格零部件。在查看网格零部件对话框中，选择一项并单击显示选项，例如正视于
。
