顯示窗格
在顯示窗格中，可以檢視零件與工程圖文件的各種顯示設定。在組合件及零件中，您也可以套用對設定的變更。
展開或摺疊顯示窗格：
按一下 FeatureManager(特徵管理員)窗格頂端（標籤右側）的
來展開顯示窗格。

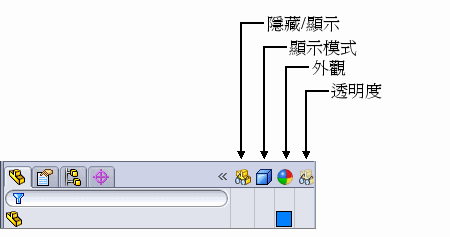

顯示窗格會出現在 FeatureManager(特徵管理員)窗格的右邊：
按一下
來摺疊顯示窗格。
在零件文件中，可檢視的顯示設定包括：
|
顯示設定 |
圖示 |
註解 |
|
 隱藏/顯示
|
|
對於本體。表示本體可見。您也可以隱藏或顯示草圖或基準面。 |
|
|
對於本體。表示本體隱藏。 |
|
 外觀
|
|
對於零件、本體及特徵。顯示色彩，若未套用外觀則顯示空白。 |
|
 透明度
|
|
對於零件、本體及特徵。表示透明度已在外觀 PropertyManager 中套用，若未套用透明度則顯示空白。 |
外觀標註顯示面、特徵、本體及零件的外乖，是一種編輯外觀的捷徑。
對於工程視圖及本體，可檢視的顯示設定包括：
|
顯示設定 |
圖示 |
註解 |
|
隱藏/顯示 |
 、 、 等。
|
僅工程視圖。表示視圖可見。 |
|
 、 、 等。
|
僅工程視圖。表示視圖隱藏。 |
|
 顯示模式
|
|
線架構 |
|
|
顯示隱藏線 |
|
|
移除隱藏線 |
|
|
帶邊線塗彩 |
|
|
塗彩 |
對於組合件文件，請參閱組合件中的顯示窗格。
