Úhel vrstvy

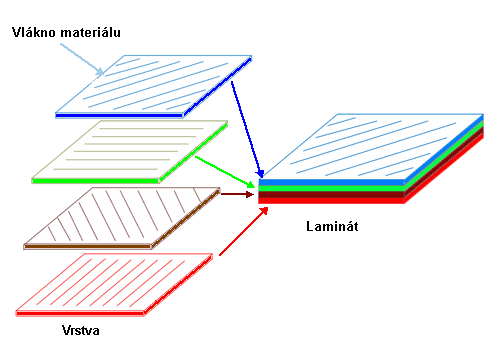

Kompozity jsou většinou složeny z vrstev s různými orientacemi. Lamináty se z různě orientovaných vrstev tvoří v případě, že chcete optimalizovat kapacitu nosnosti zatížení v různých směrech. Takové skládání vrstev je nutné v případě, že jsou lamináty vnějšími podmínkami značně zatíženy.
.
Poznámka: Jednosměrné kompozity (se stejnou orientací materiálu v různých vrstvách) se používají převážně tehdy, kdy je třeba nést zatížení pouze v jednom směru. V příčném směru k orientaci vrstvy jsou většinou málo odolné.
Program zvýrazní referenční orientaci pro úhel vrstvy 0 stupňů v geometrii pomocí pruhů. V geometrii je zvýrazněna orientace vrstvy, která je směrem X pro vlastnosti materiálu. Směr Y je kolmý ke směru vláken (v rovině) a směr Z je kolmý k ploše vrstvy. Na obrázku jsou směry X, Y a Z pro úhly směru vláken mezi 0 a 60 stupni.
|
Úhel vrstvy: 0 stupňů |
Úhel vrstvy: 60 stupňů |
|
|
|
Uprostřed plochy je zobrazena triáda kompozitu. Triáda obsahuje čtyři šipky:
|
|
Znázorňuje orientaci 0 stupňů vrstvy. Červená šipka je zarovnána s pruhy na povrchu. |
|
|
Znázorňuje orientaci 90 stupňů vrstvy. Zelená šipka je zarovnána kolmo k pruhům na povrchu. |
|
|
Modrá šipka je kolmá k ploše. Volba Zrcadlit orientaci obrátí směr modré šipky. |
|
|
Zobrazuje směr orientace vrstvy. |
