Grafická plocha

Grafická plocha zobrazuje:

• Popisy určitých zatížení a mezních podmínek, stejně jako nastavení sítě.

• Obrázky představující napětí, namáhání, deformaci, rezonanční frekvenci, atd. Chcete-li zobrazit více výsledků najednou, můžete grafickou plochu rozdělit. Viz témata Vykreslení výsledků a Zpracování výsledných obrázků.

• Značky představující zatížení, uchycení, spojky, nastavení sítě.

Popisy

Popisy jsou textová pole zobrazená v grafické ploše při použití určitých nástrojů. Popisy můžete přetáhnout do požadovaného umístění. Chcete-li nastavit vliv zatížení a mezních podmínek, můžete hodnoty zobrazené v popisech upravit.

Následující obrázek ukazuje popis. Chcete-li změnit sílu, upravte hodnotu 250.

Značky

Když přidáte zatížení, uchycení nebo jiné nastavení, software přidá do modelu odpovídající značku. Chcete-li si zobrazit PropertyManager k jejich ovládání, poklepejte na tyto značky. Na následujícím obrázku je zvýrazněna značka pružné podpory. Obrázek také ukazuje značky síly a šroubové spojky.

Chcete-li skrýt nebo zobrazit značky na grafické ploše, klepněte pravým tlačítkem na danou položku v Simulation study tree. Chcete-li skrýt všechna zatížení, uchycení nebo spojky, klepněte pravým tlačítkem na položku Externí zatížení ,  Uchycení nebo Spoje a vyberte příkaz Skrýt vše.

Chcete-li najednou skrýt nebo zobrazit značky Simulation, proveďte jednu z následujících operací:

• Klepněte na Skrýt/zobrazit položky (panel nástrojů Průhledné zobrazení) a vyberte nebo zrušte výběr Zobrazit značky Simulation.

• Klepněte na Zobrazit, Značky Simulation.

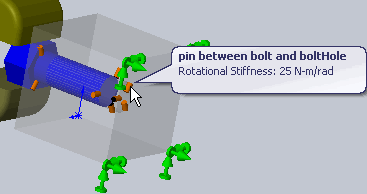

 Když přesunete ukazatel přes tyto značky Simulation, zobrazí software detaily.
