Abgesetzte Verschiebung (Starre Verbindung)

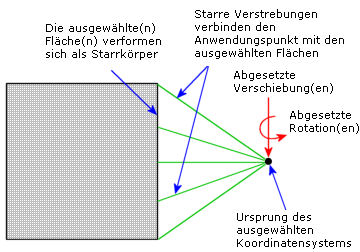

Sie können diese Option verwenden, wenn die ausgetauschten Komponenten die entsprechende Starre in Betracht auf die modellierten Komponenten aufweisen, und Ihnen die abgesetzten Translationen und/oder Rotationen bekannt sind, die die Auswirkung auf den Rest des Modells ersetzen können. Der Anwendungspunkt der Zwangsbedingung ist über starre Verstrebungen effektiv mit den ausgewählten Flächen verbunden.

Die ausgewählten Flächen, die über eine starre Verbindung mit einem gemeinsamen Punkt verbunden werden, können nur als Starrkörper verformt werden. Der Bereich und die Form jeder Fläche bleiben unverändert. In der Nähe von Flächen mit starren Verbindungen können hohe Spannungen auftreten.

Anwenden einer abgesetzten Verschiebung (starre Verbindung) auf eine Fläche

1. Klicken Sie in der Studien-Baumstruktur von Simulation mit der rechten Maustaste auf das Symbol Externe Lasten , und wählen Sie im Kontextmenü die Option Abgesetzte Last/Masse aus.

2. Wählen Sie unter Typ die Option Verschiebung (Starre Verbindung) aus.

3. Klicken Sie im Grafikbereich auf die Flächen, auf die die abgesetzte Verschiebung angewendet werden soll.

4. Wählen Sie unter Referenzkoordinatensystem eine der Optionen Global (standardmäßig das globale Koordinatensystem) oder Benutzerdefiniert aus.

• Klicken Sie für Benutzerdefiniert in das Feld Wählen Sie ein Koordinatensystem aus , und wählen Sie im FeatureManager ein Koordinatensystem aus.

5. Führen Sie unter Position folgende Schritte durch:

1. Wählen Sie die gewünschten Einheiten für die Länge aus .

2. Geben Sie die Koordinaten des Anwendungspunktes der abgesetzten Verschiebung in die Felder X-Position , Y-Position und Z-Position ein.

6. Führen Sie unter Translation folgende Schritte durch:

1. Wählen Sie unter Einheiten die gewünschte Längeneinheit aus.

2. Klicken Sie auf die gewünschten Translationskomponenten, und geben Sie deren Werte ein.

7. Führen Sie unter Rotation folgende Schritte durch:

1. Wählen Sie unter Einheiten die gewünschte Rotationseinheit aus.

2. Klicken Sie auf die gewünschten Rotationskomponenten, und geben Sie deren Werte ein.

8. Klicken Sie auf .
