Abgesetzte Last (Direkte Übertragung)

Sie können diese Option verwenden,wenn die ausgelassene Komponente ausreichend flexibel ist, aber ihre Verschiebungen immer noch unter die Annahme der kleinen Verschiebung fallen. Abgesetzte Lasten (Kräfte und/oder Momente) werden auf einen Punkt angewendet, der von den X-, Y- und Z-Positionen in Bezug auf das ausgewählte Koordinatensystem definiert wird. Wenn kein Koordinatensystem ausgewählt ist, wird standardmäßig das globale Koordinatensystem verwendet. Abgesetzte Momente werden auf die angegebenen Achsen des Koordinatensystems angewendet. Das Programm berechnet automatisch die äquivalenten Kräfte und wendet sie auf die ausgewählten Flächen an. Eine an der abgesetzten Position angewendete Kraft wird als Kraft und äquivalente(s) Moment(e) übertragen, die auf die ausgewählte(n) Fläche(n) angewendet werden.

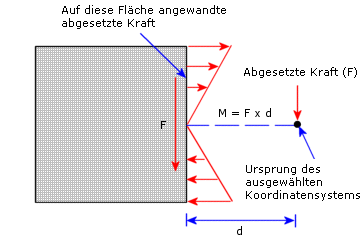

Wenn Sie beispielsweise eine abgesetzte Kraft F, wie in der Abbildung dargestellt, auf eine Fläche anwenden, wendet das Programm Kräfte an, die einem Moment M = F x d zusätzlich zur Kraft F entsprechen.

Es wird empfohlen, alle abgesetzten Kraft- und Momentkomponenten ( X-, Y-, Z-Richtung hinsichtlich eines lokalen Koordinatensystems) in einer Definition anzuwenden.

Anwenden einer abgesetzten Kraft (direkte Übertragung) auf eine Fläche

1. Klicken Sie in der Studien-Baumstruktur von Simulation mit der rechten Maustaste auf das Symbol Externe Lasten , und wählen Sie im Kontextmenü die Option Abgesetzte Last/Masse aus.

2. Wählenn Sie unter Typ die Option Last (Direktübertragung) aus.

3. Klicken Sie im Grafikbereich auf die Flächen, auf die die abgesetzte Last angewendet werden soll.

4. Wählen Sie unter Referenzkoordinatensystem eine der Optionen Global (standardmäßig das globale Koordinatensystem) oder Benutzerdefiniert aus.

• Klicken Sie für Benutzerdefiniert in das Feld Wählen Sie ein Koordinatensystem aus , und wählen Sie im FeatureManager ein Koordinatensystem aus.

5. Führen Sie unter Position folgende Schritte durch:

1. Wählen Sie die gewünschten Einheiten für die Länge aus .

2. Geben Sie die Koordinaten des Anwendungspunktes der abgesetzten Kraft in die Felder X-Position , Y-Position und Z-Position ein.

6. Führen Sie unter Kraft folgende Schritte durch:

1. Wählen Sie unter Einheiten die gewünschte Krafteinheit aus.

2. Klicken Sie auf die gewünschten Kraftkomponenten, und geben Sie deren Werte ein.

7. Führen Sie unter Moment folgende Schritte durch:

1. Wählen Sie unter Einheiten die gewünschte Momenteinheit aus.

2. Klicken Sie auf die gewünschten Momentkomponenten, und geben Sie deren Werte ein.

8. Klicken Sie auf .
