座標系（Coordinate Systems）
全体座標系（The Global Coordinate System）
デフォルトの設定で、方向性のある入力が行われると、全体座標系（X軸、Y軸、Z軸）が参照されます。 平面1 は、ツリーに表示される最初の平面で、異なる名前がつけられている場合があります。 参照トライアドが全体座標系の X、Y、Z 方向を示しています。

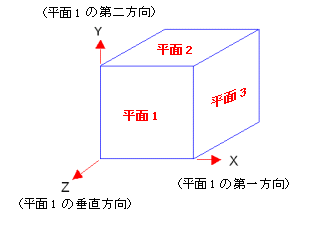

以下の図は全体座標系と平面1、平面2、および平面3 との関係を説明しています。
ここで Xは平面1の第一方向、Yは平面1の第二方向、Zは平面1の垂直方向です。
全体座標系はアイコンを右クリックし、軸(Axes)を選択すれば、どのプロットの上にも表示できます。
局所座標系（Local Coordinate Systems）
全体座標系以外の座標系は、局所座標系と言われています。 拘束と荷重を任意の方向に指定することができます。 例として、円筒面を選択すれば、半径、周、軸方向は容易に定義でき、それらを使って拘束と荷重が指定できます。 同様に、球面を選べば、半径、経線、緯線方向が選べます。 さらに、参照面、参照軸も使用できます。
結果表示では、参照面と参照軸を使用することができます。 例えば、円筒座標系の半径方向の応力結果を表示することができます。
詳細については 荷重と拘束条件 のセクションを参照してください。
