PropertyManager de Padrão/Coleção do DimXpert
Utilize a ferramenta Recurso de padrão
do DimXpert para criar ou editar recursos de padrão e de coleção.
Para usar a ferramenta de recurso de padrão do DimXpert:
Siga um destes procedimentos:
Clique em Recurso de padrão (barra de ferramentas DimXpert) ou em Ferramentas, DimXpert, Recurso de padrão.
Clique com o botão direito do mouse no DimXpertManager e selecione Editar recurso.
Selecione os recursos a serem adicionados ou removidos do padrão ou da coleção.
O PropertyManager se baseia no tipo de recurso: Padrões vinculados, Padrões manuais ou Coleção.
Clique em
.
Padrões vinculados
Quando o tipo de recurso é um padrão vinculado, a lista de seleção contém os recursos do SolidWorks usados nesta definição. |
|
|
O exemplo mostra um padrão do DimXpert com seis furos conectados aos dois recursos do SolidWorks, tendo cada um quatro furos.
Remover um dos dois recursos do SolidWorks reduziria a contagem de parâmetro para quatro furos. |
|
|
|
|
Padrões manuais
Quando o recurso é um padrão manual, a lista de seleção contém cada recurso do DimXpert. |
|
|
O exemplo mostra um padrão do DimXpert com dois furos com rebaixo. É possível adicionar ou remover recursos da lista, selecionando-os.
Ao adicionar recursos, as seleções são filtradas para permitir somente as que correspondem ao tipo e tamanho dos recursos existentes.
Localizar todos na mesma face. Facilita a seleção de novos recursos. Usando esta opção, você pode adicionar os dois recursos no lado direito da peça em uma única seleção. |
|
|
|
|
Coleção
Quando o recurso é uma coleção, a lista de seleção contém cada recurso do DimXpert.
|
|
|

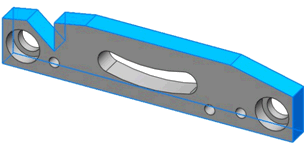

O exemplo mostra um recurso do DimXpert com nove planos que compõem o perfil externo. Utilize a seleção única ou a opção Localizar todos na mesma face para adicionar ou remover recursos Essa opção se aplica somente a tipos de furo, ressaltos, entalhes e ranhuras que têm suporte no software. |
|
