零件號球 PropertyManager

將零件號球插入至工程圖或組合件文件時，或當您選擇一個現有的零件號球時，零件號球 PropertyManager 就會開啟。您無需關閉 PropertyManager 即可插入多個零件號球。依需要變更在 PropertyManager 中的設定，並在圖面中按一下來放置零件號球。

該 PropertyManager 可控制下列屬性：

樣式

定義零件號球樣式。

項次編號

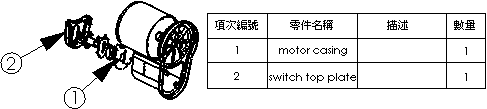

工程圖中包含零件表時，請使用項次編號來設定零件號球順序。

	起始於	設定起始值。
	增量	設定增量值。
	不要變更項次編號	將零件表項次編號維持原狀。
	根據組合件順序	設定零件號球與零件表依循組合件在 FeatureManager (特徵管理員) 中的順序。
	依序排序	依序排序零件號球及零件表，從起始於開始並以增量來增加。
	第一個項次	選擇依序排序時，請選擇一個要用做第一個項次的項目。

零件號球設定

	樣式	從清單中選擇零件號球的形狀及邊框樣式。樣式無會顯示無邊框的零件號球文字。如果您選擇剖半圓形，則可以使用下方文字方塊以讓您為零件號球的下半部輸入資料。藉由使用剖半圓形樣式，零組件的項次編號及數量會顯示在零件號球中。您可以變更資料為文字、自訂屬性、或零組件參考。
	大小	從清單中選擇一個大小 (特定的字元數)、緊靠密合 (自動調整配合文字) 或使用者定義 (您可於下方設定零件號球的大小)。
	零件號球文字	選擇零件號球的文字類型。文字 (無法在自動零件號球中使用)。允許您在零件號球中輸入自訂的文字。項次編號顯示來自零件表的項次編號。數量顯示在組合件中此項目的數量。自訂屬性讓您選擇一個自訂屬性。零組件參考讓您選擇一個自訂屬性。顯示在零組件屬性對話方塊中為零組件參考指定的文字。要將零件號球連結至零組件參考值，工程圖必須包含具有零組件參考欄的 BOM。線軸參考
	下方文字	如果您選擇剖半圓形樣式，此方塊便會出現以讓您指定下半部分的文字。您在零件號球文字的部分有同樣的選項。
	零件號球文字來源	在組合件中，指定零件號球編號的來源處：組合件結構根據 FeatureManager (特徵管理員) 中零組件的順序來使用編號。零件表 <n> 使用顯示在所選零件表中的順序。

數量

如果組合件中有多個零組件副本時，讓您在工程圖中於零件號球外設定數量。數量會參數式的更新。

	放置	顯示數量於零件號球的左、右、上或下。
	標誌	讓您設定數量的標示。使用者定義可讓您輸入一個自訂的標示。
	數量值	顯示出現在零件號球中的數量 (唯讀)。
	取代值	讓您取代零件號球的數量。例如，您可以在僅顯示兩個零組件的工程視圖中插入一個零件號球，但組合件零組件的總數是 5。在一個視圖中，零件號球可以顯示「2」，在另一個視圖中，可以顯示為「3」。

圖層

套用零件號球至指定的工程圖圖層。

詳細屬性

選取現有的零件號球時，您可以按一下屬性詳細資料來開啟註解 PropertyManager。
