在工程圖中插入中心符號線時設定屬性。可用的屬性取決於所選的中心符號線類型。
要顯示此 PropertyManager，請在工程圖中按一下中心符號線
(註記工具列) 或。
自動插入
| |
對所有鑽孔 |
選項
|
| |
對所有圓角 |
選項
|
| |
對所有狹槽 |
選項
狹槽中心符號線
|
選項
- 連接線
- 連接中心符號線符號。
- 環狀線

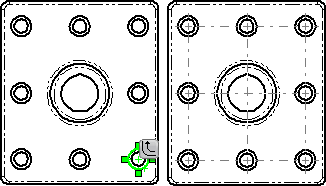

- 以複製排列中的鑽孔產生大的環狀中心線。
- 徑向線
- 產生從複製排列的中心到複製排列中鑽孔的線條。
- 基準中心符號線
- 在複製排列的中心加入一中心符號線。
手動插入選項
 |
單一中心符號線 |
|
 |
線性中心符號線 |
將中心符號線插入至圓或弧的直線複製排列中。 當是一直線複製排列時，按一下衍生  來在複製排列的所有副本中產生中心符號線。
連接線。 連接中心符號線符號。
 |
|
| 中心符號線衍生至直線複製排列中 |
有連接線的線性中心符號線 |
|
 |
環狀中心符號線 |
將中心符號線插入至圓或弧的環狀複製排列中。
選項
|
| |
狹槽中心符號線
|
|
角度
 |
角度 |
如果中心符號線因為視圖旋轉而旋轉，旋轉的角度在此處出現。正的角度將中心符號線逆時針旋轉。 |
圖層
 |
圖層 |
在已命名圖層的工程圖中，選擇一個圖層。 |
