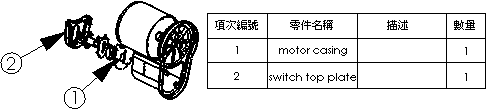

當您將堆疊式零件號球插入至工程圖或組合件文件，或當您選擇一個現有的堆疊式零件號球時，堆疊式零件號球 PropertyManager 便會開啟。 屬性套用至所選的零件號球。
零件號球設定
| 樣式 |
從清單中選擇零件號球的形狀及邊框樣式。
如果您選擇剖半圓形，則可以使用下方文字方塊以讓您為零件號球的下半部輸入資料。 藉由使用剖半圓形樣式，零組件的項次編號及數量會顯示在零件號球中。 您可以變更資料為文字、自訂屬性、或零組件參考。
|
| 大小 |
從清單中選擇一個大小 (特定的字元數)、緊靠密合 (自動調整配合文字) 或使用者定義 (您可於下方設定零件號球的大小)。 |
| 零件號球文字 |
選擇零件號球的文字類型。- 文字
- 自訂文字方塊會開啟，讓您輸入文字。
- 項次編號
- 在零件表中的項次編號。
- 數量
- 在組合件中此項目的數量。
- 自訂屬性
- 自訂屬性方塊會開啟，讓您選擇一個項目。
- 零組件參考
- 顯示在零組件屬性對話方塊中為零組件參考指定的文字。
- 線軸參考
|
| 下方文字 |
如果您選擇剖半圓形樣式，此方塊便會出現以讓您指定下半部分的文字。 您在零件號球文字的部分有同樣的選項。 |
| 零件號球文字來源 |
在組合件中，指定零件號球編號的來源：
- 組合件結構
- 根據 FeatureManager (特徵管理員) 中零組件的順序來使用編號。
- 零件表 <n>
- 使用顯示在所選零件表中的順序。
|
| 每行零件號球數 |
設定在開始下一行之前，每一行的堆疊零件號球數。
每行兩個零件號球的範例：
|
向右堆疊
向左堆疊
向下堆疊
向上堆疊
|
按一下相對於導線的堆疊方向。 |
圖層
 |
圖層 |
在有命名圖層的工程圖中，選擇一個圖層。
|
