Zobrazení skrytých nebo vyloučených těl v obrázcích

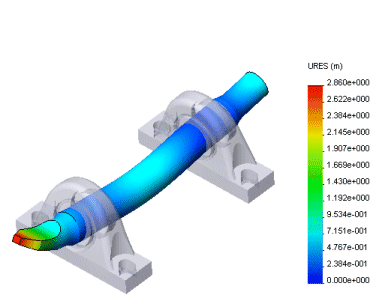

Při zakreslování výsledků sestav se skrytými nebo vyloučenými těly, si můžete prohlédnout výsledky na ostatních součástech v kontextu celé sestavy zobrazením skrytých nebo vyloučených těl průsvitnou barvou s různými úrovněmi průhlednosti.

Zobrazení skrytých těl v obrázku:

  1. Zakreslete požadovaný výsledek do dokumentu sestavy, která má jednu nebo více skrytých součástí.

  1. Klepněte pravým tlačítkem na ikonu obrázku a vyberte Nastavení .

Zobrazí se PropertyManager Nastavení.

  1. Vyberte Zobrazit skrytá těla.

  2. Pod položkou Zobrazit skrytá těla vyberte:

    • Průsvitný (jednobarevný). Toto nastavení použijte, pokud chcete zobrazit všechny skryté díly v jedné barvě podle vašeho výběru. Přetažením posuvníku můžete měnit průhlednost.

    • Průsvitný (barvy dílu). Zobrazuje všechny skryté díly ve stínovaném režimu jejich barev. Přetažením posuvníku můžete měnit průhlednost.

  3. Klepněte na .

Zobrazení vyloučených těl v obrázku:

  1. Zakreslete požadovaný výsledek do dokumentu sestavy, která má jedno nebo více vyloučených těl.

  1. Klepněte pravým tlačítkem na ikonu obrázku a vyberte Nastavení .

Zobrazí se PropertyManager Nastavení.

  1. Vyberte Zobrazit vyloučená těla.

  2. Pod položkou Zobrazit vyloučená těla vyberte:

    • Průsvitný (jednobarevný). Toto nastavení použijte, pokud chcete zobrazit všechny vyloučené díly v jedné barvě podle vašeho výběru. Přetažením posuvníku můžete měnit průhlednost.

    • Průsvitný (barvy dílu). Zobrazuje všechny vyloučené díly ve stínovaném režimu jejich barev. Přetažením posuvníku můžete měnit průhlednost.

  3. Klepněte na .
