CircuitWorks verwendet standardmäßig den SolidWorks Komponentenursprung als Ursprung der elektrischen Komponente, wenn Sie diese nach CircuitWorks exportieren. Sie können bei Bedarf jedoch auch einen anderen Ursprung definieren.
Der Komponentenursprung kann beispielsweise neu definiert werden, wenn ein ECAD-System den Komponentenursprung in der ECAD-Datei als Einfügepunkt für die Komponente verwendet. Der Einfügepunkt ist in der Regel entweder der Mittelpunkt der Komponente oder die Position von Stift 1 in einem integrierten Schaltkreis.
Wenn eine SolidWorks Baugruppe und die zugehörigen Komponenten aus einer IDF- oder PADS-Datei erstellt werden, modelliert CircuitWorks die Komponenten um den in den ECAD-Daten angegebenen Ursprung, sodass zumeist ein problemloser Import zurück in das gleiche ECAD-System möglich ist. Enthält die Baugruppe jedoch Komponenten, die manuell modelliert wurden, ist der zum Erstellen des Modells verwendete Ursprung möglicherweise für das ECAD-System nicht geeignet.

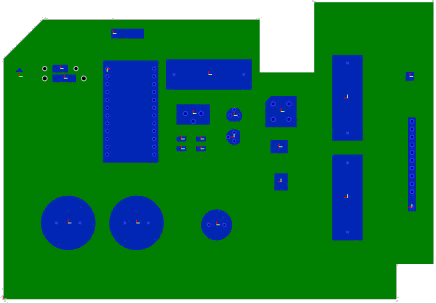

Der Ursprung von Komponenten wird im CircuitWorks Vorschaubild dargestellt. In der folgenden Abbildung zeigt CircuitWorks die Ursprünge einer geöffneten IDF-Datei an. Bei den meisten Komponenten befindet sich der Ursprung im Mittelpunkt. Lediglich die kleine rechteckige Komponente unten rechts verwendet Stift 1 als Ursprung.
Wenn CircuitWorks die SolidWorks Baugruppe aus dieser IDF-Datei erstellt, entspricht die resultierende Baugruppe der folgenden Abbildung in der Draufsicht:
Beachten Sie, dass CircuitWorks die Komponentenmodelle so erstellt hat, dass der lokale Ursprung dem Ursprung in der IDF-Datei entspricht. Alle sind Zentrumsursprünge außer der Komponente rechts unten.

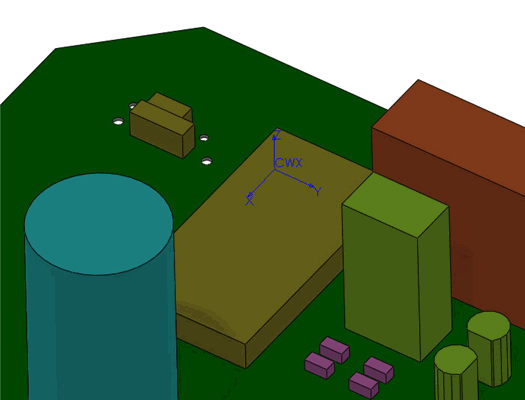

Um einen neuen ECAD-Ursprung für den großen blauen IC bei Stift 1 anstatt beim Zentrumspunkt zu definieren, fügen Sie ein benutzerdefiniertes Koordinatensystem mit der Bezeichnung CWX beim Stift 1 in das SolidWorks Modell ein.
Die X- und Y-Achse des Koordinatensystems definieren die X- und Y-ECAD-Achsen. Die Z-Richtung zeigt die Nach-oben-Richtung an. Der Ursprung des Koordinatensystems bestimmt den ECAD-Ursprung und den Offset von der Platine.

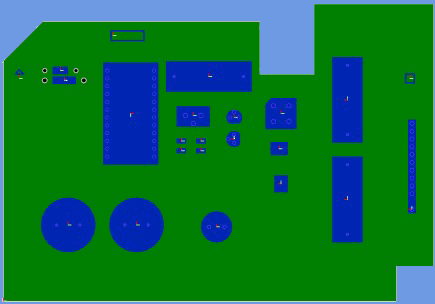

Wenn Sie diese Baugruppe nun aus SolidWorks nach CircuitWorks exportieren, zeigt das Vorschaubild Stift 1 als neuen Ursprung für den integrierten Schaltkreis. Beim Speichern wird diese neue Ursprungsposition in die IDF-Datei geschrieben.
Wichtig: Das Modell in der CircuitWorks Komponentenbibliothek unterscheidet sich nun von den IDF-Daten. Die Form ist zwar die gleiche, aber die Ursprünge sind unterschiedlich. Da CircuitWorks nur Komponenten modelliert, die noch nicht in der Bibliothek enthalten sind, müssen Sie das vorhandene Komponentenmodell aus der Bibliothek löschen, damit CircuitWorks für das nächste Vorkommen dieser Komponente in einer IDF-Datei ein neues Modell mit dem geänderten Ursprung erstellt.
