PropertyManager Flangia del bordo

È possibile aggiungere le flange del bordo ad uno o più bordi.


Per visualizzare questo PropertyManager, in una parte lamiera fare clic su Flangia del bordo Tool_Edge_Flange_Sheet_Metal.gif (barra degli strumenti Lamiera).

Parametri della flangia

PM_sheetmtl_Edge_Flange_Edge.gif Bordo Selezionare i bordi nell'area grafica.
Per unire i corpi in una parte di lamiera multicorpo, selezionare solo un bordo.
  Profilo flangia del bordo Modificare lo schizzo del profilo.
  Usa il raggio di default Selezionare o deselezionare l'opzione.
  Usa tabella spessori (disponibile solo se una tabella gauge di lamiera è stata selezionata per la parte) Selezionare o deselezionare l'opzione.
PM_SM_bend_radius.gif Raggio di piegatura Impostare un valore quando le opzioni Usa il raggio di defaulte Usa tabella gauge sono deselezionate.
PM_Gap_Distance.gif Distanza gioco Immettere un valore.

Angolo

PM_angle.gif Angolo flangia Immettere un valore. Se si seleziona Fino al bordo e unione per Lunghezza della flangia per unire due corpi in una parte multicorpo, l'angolo è bloccato. Fare clic su PM_locked.gif per sbloccare l'angolo e modificarlo.
select_face_planar.png Selezionare questa faccia Seleziona una faccia per impostare la relazione parallela o perpendicolare per l'Angolo di flangia.
  Perpendicolare alla faccia Imposta la flangia del bordo perpendicolare alla faccia in Seleziona faccia.
  Parallela alla faccia Imposta la flangia del bordo parallela alla faccia in Seleziona faccia.

Lunghezza della flangia

  Lunghezza condizione finale Selezionare una delle opzioni seguenti:
Cieca
Crea la flangia del bordo in base alla Lunghezza e Direzione specificata.
  • Lunghezza PM_distance_nonum.gif
  • Direzione contraria PM_reverse_direction.gif. Cambia la direzione della flangia del bordo.

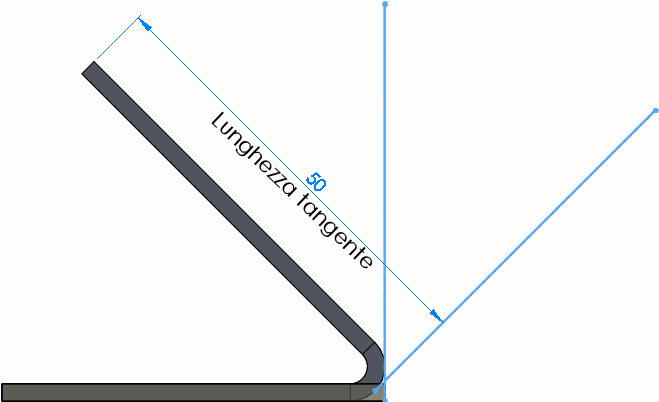

  • Virtual sharp esterna PM_shm_Outer_Virtual_Sharp.gif, Virtual sharp interna PM_shm_Inner_Virtual_Sharp.gif, Piegatura tangente PM_Tangent_Bend.gif. Specifica l'origine per la misurazione. Una virtual sharp crea un punto di schizzo nel punto d'intersezione virtuale tra due entità di schizzo. L'opzione Piegatura tangente è valida per le piegature maggiori di 90º e consente di usare la lunghezza tangente di una flangia come base per il calcolo della lunghezza. La lunghezza tangente può essere digitata senza usare i calcoli addizionali.
Fino al vertice
Crea la flangia del bordo fino ad un vertice selezionato nell'area grafica. Si può creare la flangia del bordo normale al piano della flangia o parallelo alla flangia base.
  • Normale al piano della flangia
    Il vertice selezionato è coincidente alla faccia finale della flangia del bordo.
    Parallelo alla flangia base
    Il vertice selezionato passa attraverso un piano parallelo alla faccia della flangia base.
    edge flange normal to flange plane.gif edge_flange_parallel_to_base_flange.gif
    Normale al piano della flangia. Il vertice rosso è coincidente alla faccia finale della flangia del bordo. (Una linea di schizzo appare per rendere più chiaro il concetto). Parallelo alla flangia base. Il vertice rosso passa attraverso un piano parallelo alla faccia della flangia base. (Una linea di schizzo appare per rendere più chiaro il concetto).
Fino al bordo e unione
In una parte multicorpo, unisce il bordo selezionato con un bordo parallelo in un altro corpo. Selezionare un bordo fino al riferimento sul secondo corpo.
  • Virtual sharp esterna PM_shm_Outer_Virtual_Sharp.gif, Virtual sharp interna PM_shm_Inner_Virtual_Sharp.gif
    Specifica l'origine per la misurazione.
  • Selezionare un bordo fino al riferimento PM_sheetmtl_Edge_Flange_Edge.gif

Posizione della flangia

  Posizione di piegatura Selezionare una delle opzioni seguenti:
Materiale interno PM_shm_Material_Inside.gif
Materiale esterno PM_shm_Material_Outside.gif
Piegatura esterna PM_shm_Bend_Outside.gif
Piega dalla Virtual Sharp pm_shm_BVS.gif

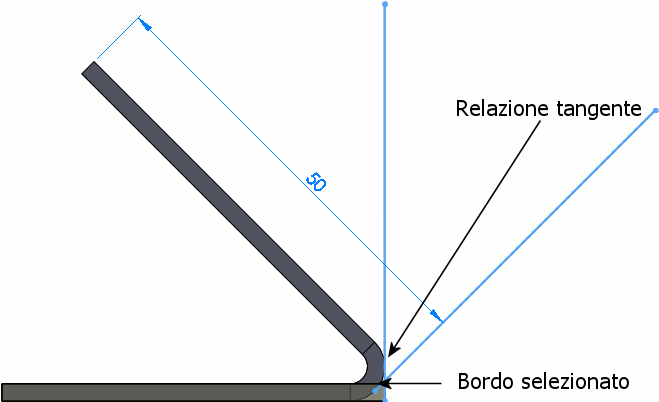

Tangente alla piegatura PM_Tangent_to_Bend.gif
Valido per tutte le opzioni di lunghezza della flangia e per le piegature maggiori di 90º. La posizione della flangia sarà sempre tangente rispetto alla faccia laterale allegata al bordo selezionato e la lunghezza della flangia manterrà sempre la stessa lunghezza.

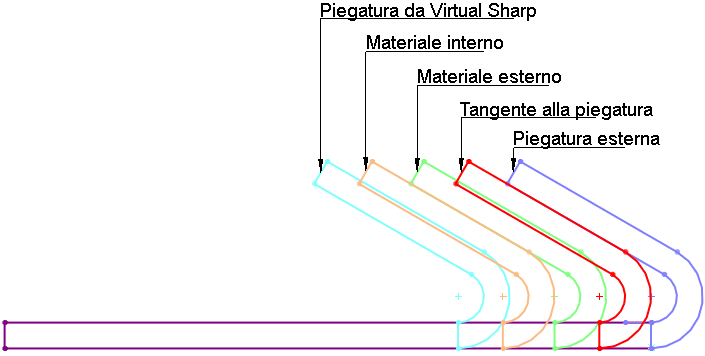

Edge Flange Positions.gif
  Accorcia piegature laterali Selezionare per rimuovere il materiale extra.
  Offset Selezionare per creare l'offset della flangia dal corpo di lamiera.
  Offset condizione finale Selezionare un elemento in Offset condizione di termine.
PM_reverse_direction.gif Direzione contraria Cambiare la direzione dell'offset.
PM_distance_nonum.gif Distanza di offset Immettere un valore.

Tolleranza di piegatura personalizzata

Selezionare per impostare un Tipo di tolleranza di piegatura e un valore per la tolleranza piegatura.

Tipo di scarico personalizzato

Per aggiungere tagli di scarico, selezionare Tipo di scarico personalizzato, quindi scegliere il tipo di taglio di scarico.

Se Tipo di scarico è:
  • Rettangolare o Ovalizzato e si può selezionare Usa rapporto di scarico, impostare un valore per Rapporto.
  • Rettangolo o Oblungo e si deseleziona Usa rapporto di scarico, impostare i valori per Larghezza di scarico PM_Relief_Width.gif e Profondità di scarico PM_Relief_Depth.gif.
  • Fenditura selezionare Lacerazione PM_CustomRelief_Tear_Rip.gif o Estendi PM_CustomRelief_Tear_Extend.gif.
