PropertyManager Lamiera
I PropertyManager Lamiera assistono nella creazione e modifica delle parti di lamiera:
|
|
Lamiera contiene la definizione della parte di lamiera. Questa funzione memorizza i dati sui parametri di piegatura di default (spessore, raggio di piegatura, limite di tolleranza piegatura, rapporto di offset dello scarico automatico ed entità fissa) per l'intera parte.
|
|
|
Funzione di apertura lamiera rappresenta la parte appiattita. Questa funzione contiene le informazioni relative alla conversione in piegature degli spigoli vivi e raccordati.
Ciascuna piegatura generata dal modello viene elencata come funzione distinta in Funzione di apertura lamiera. Le piegature generate da bordi di spigoli raccordati, facce cilindriche e coniche, sono riportate in Piegature arrotondate; le piegature generate da bordi di spigoli vivi sono riportate in Piegature nette.
Lo Schizzo piegato visualizzato in corrispondenza di Funzione di apertura lamiera è lo schizzo contenente le linee di piegatura di tutte le piegature nette e arrotondate generate dal sistema. Non è possibile modificare questo schizzo, ma lo si può escludere dalla visualizzazione.
Vedere Appiattimento delle piegature di lamiera.
|
|
|
Elabora piegature rappresenta la trasformazione della parte appiattita nella parte formata e finita.
Le piegature create dalle linee di piegatura specificate nell'appiattimento appaiono sotto questa funzione. Lo Schizzo piatto, indicato in Elabora piegature è un segnaposto per queste linee di piegatura. È possibile modificare, nascondere e visualizzare lo schizzo.
Le funzioni riportate dopo l'icona Elabora piegature nell'albero di disegno FeatureManager non appaiono nella vista di piegatura della parte.
|

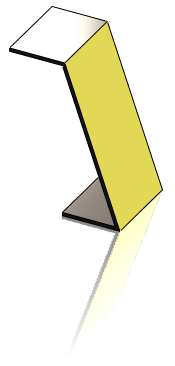

Il PropertyManager di Piegature consente di convertire una parte svuotata in parte di lamiera. Requisiti:
-
Corpo solido
-
Spessore uniforme
-
Funzione sottile
|
|
In modo alternativo, è possibile creare una parte direttamente da una lamiera con una flangia base o usando Converti in lamiera.
Per usare il PropertyManager Piegature per convertire una parte in lamiera:
-
fare clic su Inserisci piegature
(barra degli strumenti Lamiera) oppure su Inserisci, Lamiera, Piegature.
-

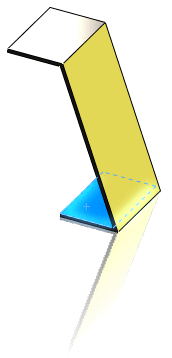

Nella sezione Parametri di piegatura, procedere nel modo seguente:
Se la parte non comprende una faccia planare, sarà possibile selezionare un
bordo lineare
.
-
In Limite di tolleranza piegatura selezionare a scelta le seguenti opzioni:
,
, Limite di tolleranza piegatura
,
, o Calcolo di piegatura
.
-
Se si è selezionato Fattore K o Limite di tolleranza piegatura o Deduzione piegatura digitare un valore.
-
Per aggiungere automaticamente i tagli di scarico, selezionare la casella di controllo
e specificare il tipo di scarico. Se si sceglie Rettangolare oppure Ovalizzato, è necessario specificare un Rapporto di scarico.
-
A scelta, selezionare un bordo da lacerare nella sezione Parametri di lacerazione
ed effettuare le seguenti operazioni:
-
Fare clic su Direzione contraria se si vuole invertire la direzione della lacerazione.
-
Nella casella Gioco di lacerazione
, impostare un valore se si intende impostare una distanza del gioco.
-

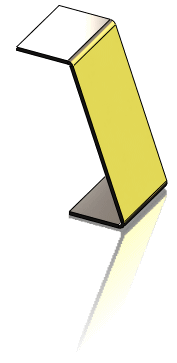

Fare clic su OK
.
