Semplifica spline
Utilizzare lo strumento Semplifica spline per ridurre il numero di punti in una spline e incrementare la prestazione di sistema nei modelli con curve di spline complesse.
Inoltre è possibile semplificare le spline create dai modelli importati o dagli strumenti come
Converti entità
,
Entità di offset
,
Curva d'intersezione
e
Curve della faccia
.
Per semplificare una spline:
-

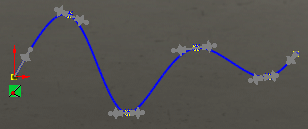

in uno schizzo aperto, selezionare la spline nell'area grafica, quindi fare clic su Semplifica spline
(barra degli strumenti Spline) o su Strumenti, Strumenti della spline, Semplifica spline.
-
Nella finestra di dialogo, impostare un valore per Tolleranza e premere OK.
- o -

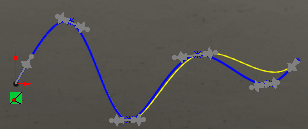

Fare clic su Uniforme per continuare a semplificare la spline. Continuare a fare clic su Uniforme finché non rimangono che due punti. Il software SolidWorks:
-

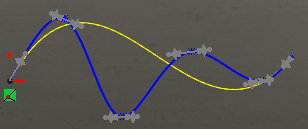

regola la tolleranza e calcola una nuova curva con un numero minore di punti. La spline originale si visualizza nell'area grafica insieme all'anteprima della curva uniformata.
-
Visualizza il Numero di punti della spline in Nella curva originale e Nella curva semplificata.
-
Visualizza la Tolleranza semplificata che misura la deviazione intesa della curva semplificata dalla curva originale.
Fare clic su Indietro per tornare indietro nella sequenza fino alla curva originale.
-
Fare clic su OK.
