Aggiunta di una funzione di libreria a una parte
Una funzione di libreria può essere aggiunta ad una parte trascinandola dalla Libreria del progetto alla parte.
Si può inoltre trascinare una funzione di libreria e posizionarla su un piano.
Per aggiungere una funzione di libreria a una parte:
-
con la parte di destinazione aperta, fare clic sulla scheda Libreria del progetto
nel Task Pane.
-
Selezionare la cartella Libreria del progetto
.
-
Navigare per identificare la funzione di libreria da posizionare.
-
Selezionare la funzione di libreria dal pannello inferiore e trascinarla sulla faccia della parte o del piano.
-
Nel PropertyManager, in Configurazioni:
Una volta selezionata la configurazione, il PropertyManager si regolerà a seconda della presenza o meno nella funzione di libreria dei riferimenti.
|
Riferimenti
|
Posizione
|
|
Se la parte della libreria comprende i riferimenti, saranno visualizzati i seguenti elementi:
-

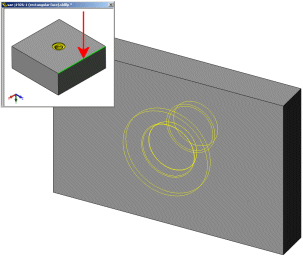

Area grafica. Una finestra di anteprima che evidenzia il primo riferimento da selezionare.
-
PropertyManager. Il gruppo dei Riferimenti che elenca i riferimenti necessari per l'inserimento e l'identificazione della funzione di libreria.
|
Se la funzione di libreria non comprende i riferimneti, posizionare la funzione di libreria aggiungendo:
|
|
|
|
-
Selezionare ogni bordo (o altra entità come i piani) sulla parte che corrisponde ai bordi o altre entità evidenziate nella finestra di anteprima.
Ciò posizionerà la funzione di libreria.
|
-
Fare clic su Modifica schizzo.
|
|
|
|
-
In Identificazione quote, fare clic su Valore per modificare le quote e riposizionare la funzione di libreria.
|
-
Quotare o aggiungere le relazioni allo schizzo della funzione di libreria relativamente al modello per posizionare la funzione di libreria.
|
|
|
|
-
In Dimensiona quote, selezionare Sovrascrivi i valori della quota per creare una configurazione personalizzata.
In Configurazioni, viene evidenziata l'opzione Configurazione personalizzata.
Se si seleziona Lega alla parte di libreria in Configurazione, l'utente sarà sollecitato a deselezionare l'opzione se si intendono specificare le quote personalizzate in questa istanza.
-
Fare clic su Valore per modificare le quote di questa parte di libreria.
-
Fare clic su  .
|
-
Fare clic su Fine nella finestra di dialogo.
|
|
|
|
Non è possibile aggiungere una funzione di libreria ad un assieme. Tuttavia, durante la modifica di una parte nel contesto di un assieme, è possibile aggiungere una funzione di libreria alla parte.
