PropertyManager Bollatura

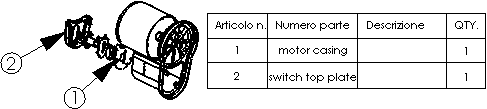

Il PropertyManager Bollatura si apre quando vengono inserite le Bollature in un documento di disegno o assieme o quando si seleziona una bollatura esistente. È inoltre possibile inserire più bollature senza chiudere il PropertyManager. Cambiare le impostazioni nel PropertyManager se necessario e fare clic nell'area grafica per posizionare le bollature.

Il PropertyManager controlla le seguenti proprietà:

Stile

Definisce lo stile di bollatura.

Numeri elemento

Se il disegno contiene una distinta materiali, è possibile impostare la sequenza di bollatura in Numeri elemento.

  Inizio Imposta il valore iniziale.
  Incremento Imposta il valore dell'incremento.
PM_Auto_Balloon_Change_Item_Numbers.gif Non cambiare i numeri dell'elemento Mantiene invariati i numeri di elementi nella distinta materiali.
PM_Auto_Balloon_Follow_Assembly_Order.gif Segui ordine di assieme Imposta le bollature e la distinta materiali in modo da seguire l'ordine degli assiemi nell'albero di disegno FeatureManager.
PM_Auto_Balloon_Order_Sequentially.gif Ordine sequenziale Ordina le bollature e gli elementi della distinta materiali in sequenza, a partire dal valore specificato in Inizio, con incrementi pari al valore specificato in Incremento.
  Primo elemento Dopo avere selezionato l'opzione Ordine sequenziale, selezionare il primo elemento.

Impostazioni delle bollature

  Stile Selezionare uno stile per la forma e il margine della bollatura dall'elenco. Lo stile Nessuno visualizza il testo della bollatura senza i margini.

Se si seleziona Linea di divisione circolare, la casella Testo inferiore sarà disponibile per consentire l'inserimento dei dati per la metà inferiore delle bollature. Se si utilizza lo stile Linea di divisione circolare, la quantità e il numero dell'elemento del componente vengono visualizzati nella bollatura. È possibile modificare i dati in testo, proprietà personalizzate o riferimenti del componente.

  Dimensione Selezionare una dimensione dall'elenco (un numero specifico di caratteri), Misura automatica (che consente l'adattamento automatico al testo) o Definita dall'utente (dove è possibile impostare la dimensione della bollatura).
  Testo bollatura Selezionare il tipo di testo per la bollatura.
Testo
Non disponibile per le bollature automatiche. Consente di digitare un testo personalizzato nella bollatura.
Numero articolo
Mostra il numero dell'elemento nella distinta materiali.
Quantità
Indica la quantità di questo elemento nell'assieme.
Proprietà personalizzate
Consente di selezionare una proprietà personalizzata.
Riferimento al componente
Consente di selezionare una proprietà personalizzata. Mostra il testo specificato per Riferimento al componente nella finestra di dialogo Proprietà del componente. Per collegare le bollature ai valori di riferimento dei componenti, il disegno deve contenere una distinta materiali con una colonna RIFERIMENTO AL COMPONENTE.
Riferimento dello spool
  Testo inferiore Se si seleziona lo stile Linea di divisione circolare, questa casella può essere utilizzata per specificare il testo per la sezione inferiore. Le stesse opzioni sono disponibili per la sezione Testo bollatura.
  Origine testo bollatura Negli assiemi, specifica da dove la bollatura prende la numerazione:
Struttura di assieme
Usa la numerazione secondo l'ordine del componente nell'albero di disegno FeatureManager.
Distinta materiali <n>
Usa l'ordine visualizzato nella distinta materiali scelta.

Quantità

Consente di impostare una quantità esterna alle bollature in un disegno se esiste più di un'istanza di un componente in un assieme. La quantità si aggiorna parametricamente.

  Posizionamento Visualizza la quantità di Sinistra Tool_Balloon_Quantity_Left.gif, Destra Tool_Balloon_Quantity_Right.gif, In alto Tool_Balloon_Quantity_Top.gif o In basso Tool_Balloon_Quantity_Bottom.gif delle bollature.
  Denotazione Consente di impostare un'etichetta per la quantità. Definita dall'utente consente di digitare un'etichetta personalizzata.
  Valore quantità Visualizza la quantità da visualizzare nella bollatura (sola lettura).
  Sovrascrivi valore Consente di sovrascrivere la quantità di una bollatura. Ad esempio, è possibile inserire una bollatura in una vista di disegno che mostra solo due componenti, mantenendo il numero totale dei componenti dell'assieme a cinque. In una vista una bollatura può visualizzare un "2" e nell'altra vista un "3".

Livello

PM_Layer.gif Livello

Applica le bollature al livello di disegno specificato.

Altre proprietà

Quando si seleziona una bollatura esistente, è possibile fare clic su Altre proprietà per aprire il PropertyManager Nota.
