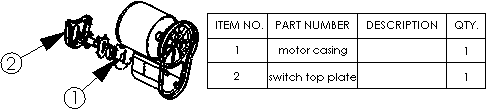

バルーン PropertyManager（Balloon PropertyManager）

バルーン を図面、またはアセンブリ ドキュメントに挿入、または既存のバルーンを選択するとバルーン（Balloon）PropertyManager が開きます。 PropertyManager を閉じずに複数のバルーンを挿入できます。 必要に応じて PropertyManager の設定を変更し、グラフィックス領域をクリックしてバルーンを配置します。

PropertyManagerは、次のプロパティをコントロールします：

スタイル

バルーン スタイルを定義します。

部品番号（Item Numbers）

図面に BOM が含まれる場合、部品番号を使用してバルーン シーケンスを設定します。

  開始 初期値を設定します。
  増減値（Increment） 増減値を設定します。
PM_Auto_Balloon_Change_Item_Numbers.gif 部品番号は変更しない BOM 部品番号をそのまま維持します。
PM_Auto_Balloon_Follow_Assembly_Order.gif アセンブリの順番に沿う FeatureManager デザイン ツリーでバルーンと BOM をアセンブリの順番に沿うように設定します。
PM_Auto_Balloon_Order_Sequentially.gif 順番に番号付ける バルーンと BOM 部品を順番に番号付けします。開始で開始され、増減値で増減します。
  最初のアイテム 順番に番号付けるを選択した場合、最初のアイテムとして使用する部品を選択します。

バルーンの設定

  スタイル バルーンの形状と枠に使用するスタイルをリストから選択します。 スタイルになし（None）を選択すると枠なしのバルーンテキストが表示されます。

円形中線（Circular Split Line）スタイルを選択した場合、下部テキスト（Lower Text）ボックスが下半分のバルーン用に開き、データを入力できます。 円形中線スタイル（Circular Split Line style）を使用すると、構成部品の部品番号と個数をバルーンで表示できます。 データはテキスト、ユーザー定義プロパティ、参照構成部品に変更できます。

  サイズ リストからサイズを選択（指定の文字数）、テキストにフィット（Tight fit）（テキストに自動的に調整が加えられ）を選択、あるいはユーザー定義（User Defined）（バルーン サイズを設定できます）を選択します。
  バルーン テキスト（Balloon text） バルーンのテキストを選択します。
テキスト
（自動バルーンでは有効ではありません）: バルーンのテキストにユーザー定義テキストを入力できます。
部品番号
部品表からの部品番号を表示します。
個数
アセンブリでのアイテムの個数を示します。
ユーザー定義プロパティ
ユーザー定義プロパティを選択できるようにします。
構成部品参照
ユーザー定義プロパティを選択できるようにします。 構成部品参照（Component Reference）（構成部品プロパティ ダイアログ ボックスにあります）で指定されているテキストを表示します。 バルーンを構成部品参照の値とリンクさせるには、図面に構成部品参照（COMPONENT REFERENCE）列のある部品表が含まれていなければなりません。
スプール参照
  下部テキスト 円形中線（Circular Split Line）スタイルを選択した場合、ボックスに下部セクションのテキストを指定できます。 バルーン テキスト（Balloon text）の項と同じオプションを使用できます。
  バルーン テキスト ソース アセンブリでのバルーンの番号付けの方法を指定します:
アセンブリ構造
FeatureManager デザインツリーにおける構成部品の順番を使用します。
BOM <n>
選択部品表で表示される順番を使用します。

数量

アセンブリに構成部品の複数のインスタンスがある場合、図面のバルーン外の個数を設定できます。個数はパラメトリックに更新されます。

  配置 バルーンの左 Tool_Balloon_Quantity_Left.gif（Left）、右 Tool_Balloon_Quantity_Right.gif（Right）、上 Tool_Balloon_Quantity_Top.gif（Top）、下 Tool_Balloon_Quantity_Bottom.gif（Bottom）に表す個数を表示します。
  記号 個数のラベルを設定できます。 ユーザー定義（User Defined）ではユーザー定義のラベルを入力できます。
  数量値 バルーンに表示される個数を表示します（読み取り専用）。
  値の上書き バルーンの個数を上書きできます。 たとえば、2 つの構成部品のみが表示された図面ビューにバルーンを追加する際、アセンブリ構成部品の合計数が 5 つある場合を考えてみます。 1 つのビューでバルーンを "2" と表示し、別のビューでは "3" と表示できます。

レイヤー（Layer）

PM_Layer.gif レイヤー

指定した図面レイヤーにバルーンを適用します。

詳細設定プロパティ（More Properties）

既存のバルーンを選択した後詳細プロパティ（More Properties）をクリックすると注記 PropertyManager（Note PropertyManager）を開くことができます。

親トピック: バルーン
