도면에 펀치 테이블을 삽입할 수 있습니다.펀치 테이블은 판금 파트의 전개도 뷰와 함께 사용할 수 있으며 판금 바디에 사용되는 폼 피처 및 라이브러리 피처를 포함합니다.

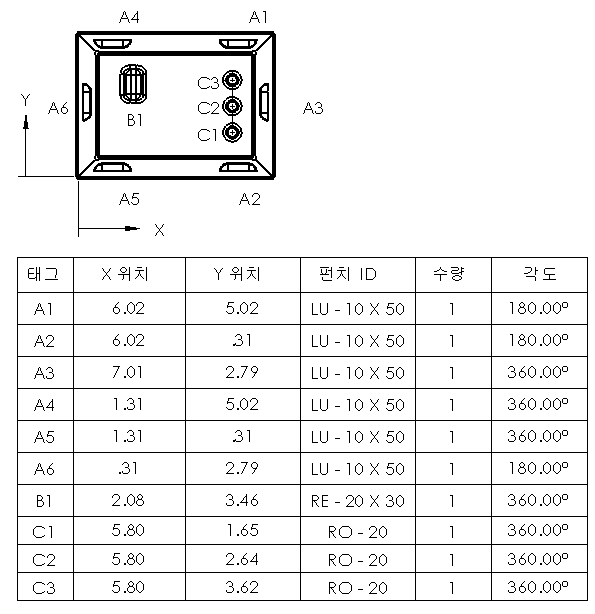

펀치 테이블은 다음을 포함합니다.
- 태그
- 전개도의 각 펀치 피처에 추가된 주석
- X 위치
- X축에서 도구의 삽입점까지 거리
- Y 위치
- Y축에서 도구의 삽입점까지 거리
- 펀치 ID
- 부품에서 사용되는 폼 도구 또는 라이브러리 피처의 속성
- 수량
- 폼 도구나 라이브러리 피처가 전개도에서 사용되는 횟수
- 각도
- X축 및 도구 사이의 각도
펀치 IDs를 작성하는 방법은 펀치 ID 만들기을 참고하십시오.
펀치 테이블을 삽입하는 방법은 펀치 테이블 삽입하기를 참고하십시오.
