분해도 작성하기

멀티바디 파트의 분해도를 작성할 수 있습니다.

1. 다음을 엽니다.install_dir\samples\whatsnew\Parts\weldment01.sldprt.



2. 삽입 > 분해도를 클릭합니다.
3. 그래픽 영역에서 Gusset2를 선택합니다.



   PropertyManager의 설정 아래에 있는 분해 단계 부품 에 Gusset2가 나타납니다.

   그래픽 영역에 모델의 X, Y 및 Z축을 따라 맞춘 트라이어드가 표시됩니다.



   그런 다음 트라이어드의 맞춤을 변경합니다.

4. 트라이어드의 중심원을 오른쪽 클릭하고 맞춤 대상을 클릭합니다.
5. 보강판의 좁은 면을 선택합니다.





   파란색 핸들은 선택한 면에 수직으로 맞춥니다.



6. 파란색 핸들을 끌어 보강판을 앞으로 이동합니다.

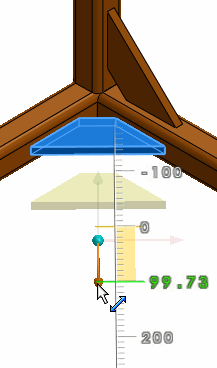

7. 그림에 표시된 대로 보강판을 놓습니다.
