PropertyManager de Tabela de furos
Especifique as propriedades das tabelas de furos existentes.
Para especificar propriedades para tabelas de furos:
-
Acesse o PropertyManager através de um dos seguintes métodos:
-
Clique no ícone de mover tabela
no canto superior esquerdo da tabela.
-
Clique com o botão direito em qualquer ponto da tabela e selecione Propriedades.
-
Clique com o botão direito na árvore de projeto do FeatureManager e selecione Propriedades.
-
Especifique as propriedades descritas abaixo, depois clique em OK
.
Posição da tabela
O canto estacionário controla a direção em que a tabela é expandida quando são adicionadas novas linhas ou colunas.
Defina o Canto estacionário como:
Superior esquerdo. Novas colunas se estendem para a direita e novas linhas se estendem abaixo do ponto de âncora.
Superior direito. Novas colunas se estendem para a esquerda e novas linhas se estendem abaixo do ponto de âncora.
Inferior esquerdo. Novas colunas se estendem para a direita e novas linhas se estendem acima do ponto de âncora.
Inferior direito. Novas colunas se estendem para a esquerda e novas linhas se estendem acima do ponto de âncora.
Anexar ao ponto de âncora. Anexa o canto especificado à âncora da tabela.
A opção Canto estacionário não está disponível quando você cria a tabela. Se a tabela estiver ancorada na criação, o canto estacionário será selecionado automaticamente na folha de desenho no quadrante mais próximo à âncora da tabela.
Controle alfabético/numérico
Especifique os rótulos que identificam os furos como alfanuméricos (A, B, C...) ou numéricos (1, 2, 3...). Nos rótulos alfanuméricos, a letra do prefixo designa um determinado tamanho de furo e o número designa uma instância. Use Iniciar em para especifica a letra ou número inicial.
As notas correspondentes na vista mudam com a tabela.
|
|
|
|

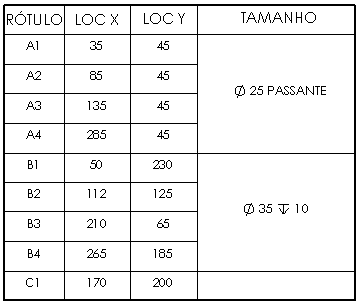

A, B, C...
|

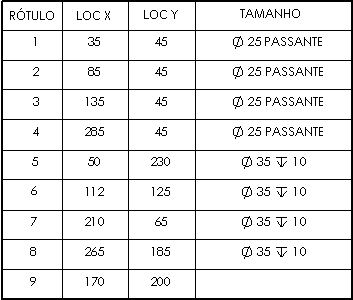

1, 2, 3...
|
Esquema
Combinar rótulos iguais. Combina linhas com furos no mesmo padrão, o que combina também furos com os mesmos tamanhos. As colunas dos valores de localização são removidas. Esta opção remove as colunas de localização, LOC X e LOC Y.
Combinar tamanhos iguais. Disponível somente quando Combinar rótulos iguais estiver desmarcado. Mescla as células de furos do mesmo tamanho. As colunas dos valores de localização permanecem.
Exibir letra e número de tamanhos de broca ANSI polegada. Exibe os furos criados com a ferramenta Assistente de perfuração com os mesmos tamanhos das Especificações do furo da ferramenta Assistente de perfuração, por exemplo, A ou #40.
É possível alternar a exibição dos tamanhos em uma tabela de furos marcando ou desmarcando esta opção.
Localização e precisão do furo
Especifique o número de dígitos significativos para os valores de localização de furo.
Visibilidade
Selecione para ocultar uma ou todas as categorias das seguintes opções:
Borda
Clique em Borda de caixa
ou Borda de grade
e selecione na lista a espessura correspondente.
Tabela com bordas de grade e caixa mais grossas:
Dimensões duplas
Selecione Dimensões duplas para exibir as dimensões em unidades duplas.
Exibir unidades. Selecione para exibir as unidades.
Layer
Em desenhos com layers nomeadas, selecione uma layer. A tabela assume a cor da layer.
