Ajustar as opções de orientação do composto

Você pode controlar a definição do ângulo das camadas em diferentes cascas e faces usando as opções de Orientação do composto.

São mostrados dois modelos onde as opções de orientação são usadas para alterar a definição do ângulo das camadas.

NOTA: não é recomendado modificar as configurações predeterminadas de Espelhar orientação, exceto nos casos em que existem inconsistências nas definições dos ângulos das camadas. bsp;Para redefinir os ângulos das camadas de maneira consistente, escolha um ângulo diferente de 0º e de 90º, por exemplo, 60º.

O modelo é composto de duas cascas com quatro faces cada. Para alinhar as orientações do material em todas as faces e cascas de maneira consistente, é selecionado o ângulo de camada de 60 º na tabela Camadas de casca composta.

A orientação desejada do ângulo de camada em todas as cascas e faces é ilustrada a seguir.

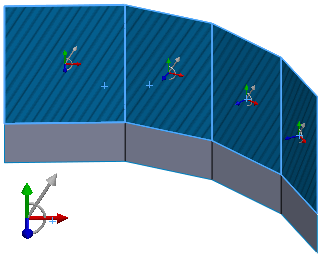

Neste modelo, a orientação do material é consistente com a orientação desejada (seta branca) para a casca 2 em todas as faces.

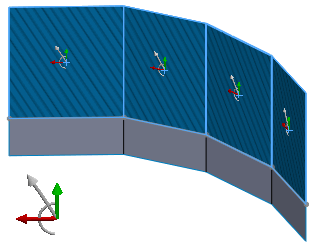

Na casca 1, a orientação do material (seta branca) é inconsistente em todas as face (todas as setas azuis apontam para dentro do plano).

A opção Espelhar orientação é desmarcada para cada face para obter a orientação desejada.

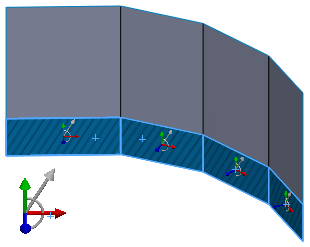

NOTA: as setas azuis apontam para uma direção consistente em todas as oito faces.

Não se esqueça de verificar a consistência da malha na direção de empilhamento de toda as faces antes de executar a análise.

Veja um exemplo em que somente a opção Girar orientação é necessária
