Restrições de simetria para modelos sólidos
Para modelos sólidos, cada face que seja coincidente com um plano de simetria deve ser impedida de se mover na direção normal O tipo de restrição de Simetria aplica essa condição automaticamente para todas faces selecionadas.
A seguir encontram-se alguns exemplos de modelos que são simétricos em relação a um ou mais planos.
|
|
|
|

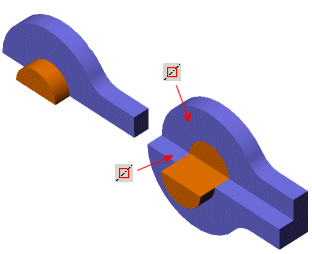

Esse modelo é simétrico em relação a um plano. Você pode analisar metade do modelo. Aplique o tipo de restrição Simetria às faces de simetria.
|
|
|
|
|
Esse modelo é simétrico com relação a dois planos. Você pode analisar um quarto do modelo. Aplique o tipo de restrição Simetria às faces de simetria.
|
|
|
|
|
Esse modelo é simétrico em relação aos eixos. Para analisar o modelo, você pode usar uma cunha. Aplique o tipo de restrição Simetria às faces de simetria. Ainda que um ângulo de cunha seja teoricamente arbitrário, o uso de um ângulo muito pequeno gerar elementos inadequados nas extremidades.
|
