Estados de exibição em configurações

É possível criar vários estados de exibição para cada configuração de uma montagem ou peça.

Para controlar os estados de exibição em uma tabela de projeto, você precisa vincular os estados de exibição às configurações. Selecione Vincular estados de exibição às configurações na base da seção Estados de exibição da guia ConfigurationManager .

Em uma tabela de projeto, o cabeçalho da coluna para controlar o estado da exibição ativa usa a seguinte sintaxe:

$DISPLAYSTATE

Os cabeçalhos de coluna não diferenciam maiúsculas e minúsculas.

Digite o nome do estado de exibição nas células do corpo da tabela. Se uma célula for deixada em branco:

• Para novas configurações, o sistema adiciona Estado de exibição-<n> à tabela.

• Em configurações existentes, o sistema adiciona o nome do estado de exibição mais recente da configuração.

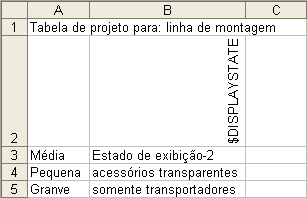

Exemplo de uma tabela de projeto que controla o estado de exibição de configurações de montagem:
